一、前言

电焊机是指为焊接提供一定特性的电源的电器，其工作原理：在接触到焊接物与被焊接物时，发生短路，短路产生高温电弧，将焊接物熔化，使得它们相互融合。电焊机分为家用焊机和工业焊机。

家庭型电焊机：为家庭实用性考虑设计，多以氩弧焊冷焊混合型为主，其特点：功率偏小、电源电压为220V。

工业型电焊机：为工业实用考虑设计，功率大、电源电压一般采用380V/220V两用。焊接范围广，可连续十几小时不停工作。高度的可靠性，强大的散热功能，确保设备能承受高负荷恶劣工况。

电焊机是由电源、变压器、整流器、输出电路和外壳等几个基本部分组成。

二、典型应用拓扑图

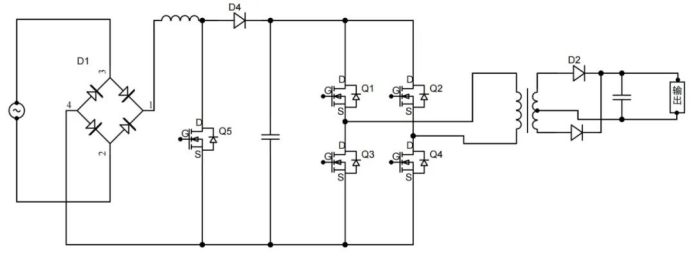

单相逆变线电路

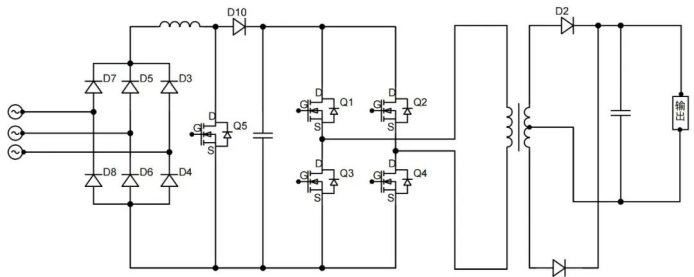

三相逆变线电路

三、典型应用及选型推荐

单相逆变线电路

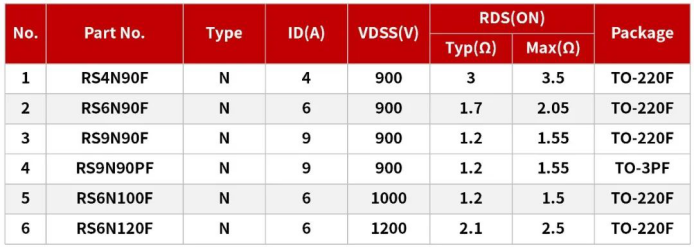

在220V 输入前提下，采用单相逆变电路，推荐使用瑞森半导体高压MOS系列：

新型的横向变掺杂技术；

专有的功率MOS结构；

高温特性优良。

三相逆变线电路

输入电压由单相220V AC变成三相380V AC后，原用500V系列已经无法满足要求，推荐使用瑞森半导体超高压MOS系列：

损耗低，稳定性强；

较低的开关速度达到更好的EMI兼容性；

耐高压、大电流、可完全实现进口替代。

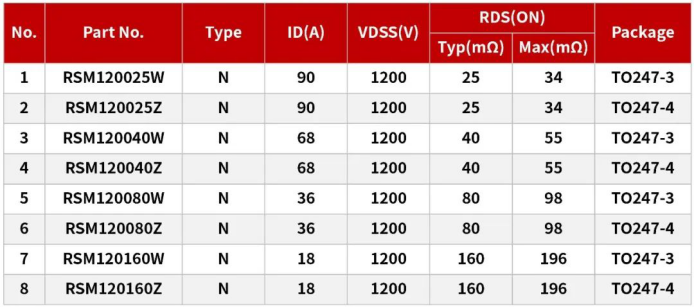

除了超高压MOS，三相逆变电路还可推荐选用1200V以上的碳化硅MOS系列来做开关管。

军工研究所实验室及CNAS实验室验证；

成功量产650V、1200V 、 1700V(国内领先)；

具有竞争力的Ronsp，与1代产品相比，Ronsp减小20%，与2代产品相比更具竞争力。
