电阻电容选型技巧
对于电子行业从业者，在日常工作中是否会遇到这样的问题：你要买一款电阻或电容，但是没有完整的订购型号，你把该阻容的参数给了你的供应商，然而供应商却说，你给的参数不完整或者不合逻辑，没办法确认型号及报价。常规电阻电容本来是很便宜的东西，如果你不知道具体的订购型号，你买的数量也不大（比如100pcs），供应商就可能给你报一个很高的价格，一个常规的电阻报你1块钱RMB，你也只能吃眼前亏了。
倘若你掌握了通过参数选型的技巧，有了完整的订购型号，哪个平台查不到阻容的价格，买不到货？
本文就从最简单的电阻电容开始，来讲解电阻电容的主要参数，以及怎样通过参数来选型（确定完整的订购型号）。以下所讲述的内容，对于刚入行的电子行业从业者，不管是工厂技术人员或采购人员、或是分销商的销售或采购人员，相信都会有所帮助，能提供自己的业务水平。
一、电阻选型需要哪些参数
1、电阻种类
2、电阻值
3、封装尺寸
4、精度
5、功率
6、温漂
7、耐压值
8、级别
9、温度范围
电阻的参数看起来似乎也挺多，但就常规电阻选型而言，一般只需要阻值、封装、精度、功率四个参数即可。
接下来简单描述一下以上8个参数。
1、电阻种类

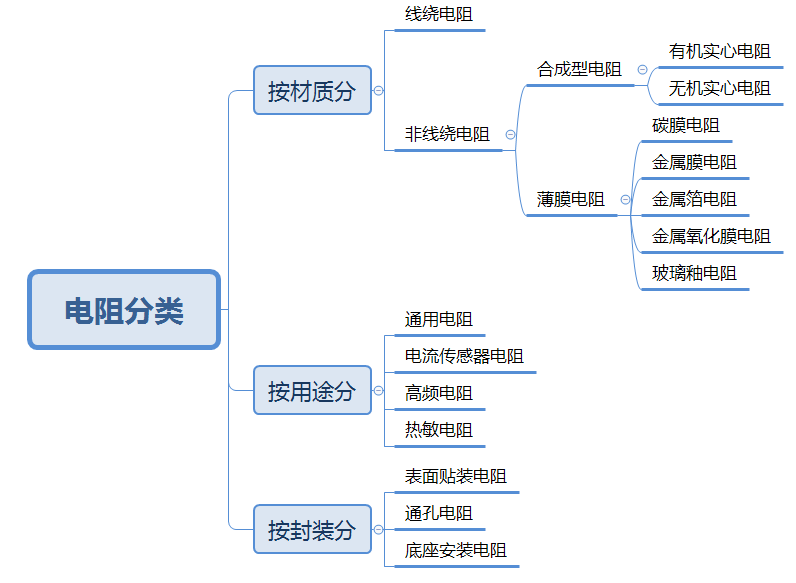

电阻分类方法有很多，下图的常规分类供大家参考。
2、电阻值
单位为欧姆（Ω），我们拿到的电阻值参数不一定是标准的写法如100Ω，500ohm；而是这些写法：1R2，180R，3K3，470K等，要能识别出正确的电阻值，分别为1.2Ω、180Ω、3300Ω(3.3KΩ)、470000Ω(470KΩ)。
3、封装尺寸
表贴电阻需要尺寸代码如0402、0603、0805等，默认为英制单位；通孔电阻需要具体尺寸数据。
4、精度
0.1%，1%，5%等。
5、功率
0.125W（1/8W），0.5W（1/2W）等，功率一般和封装尺寸呈正相关，尺寸越大功率越高。
6、温漂
阻值随温度的变化，如100ppm/℃，200ppm/℃。
7、耐压值
即正常工作下能承受的最大电压值，如200V，350V等。这个值一般和封装尺寸呈正相关，尺寸越大，耐压值越高。
8、级别
常规等级、车规级、军品级。
9、温度范围
电阻的工作温度范围，常规电阻的工作温度范围一般在-55°C〜155°C。
二、电容选型需要哪些参数

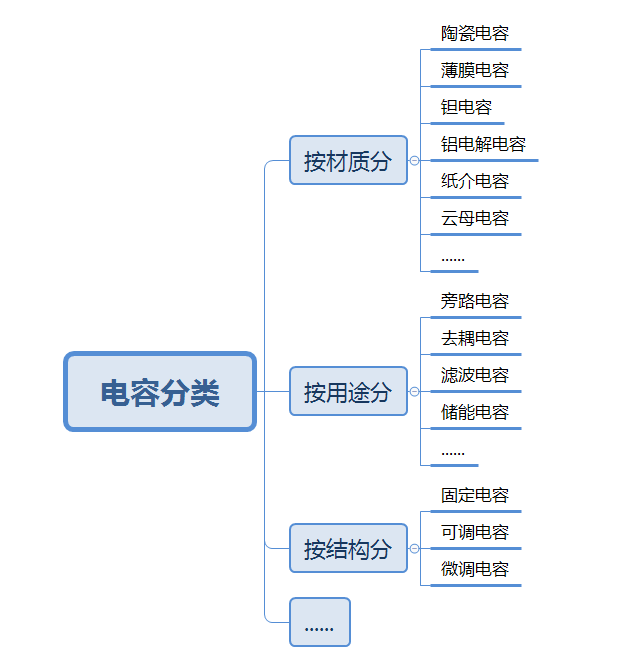

电容种类也很多，相对于电阻更为复杂，每个种类的主要参数也有差别。我们先来了解一下电容的分类：
我们以最常用的片式陶瓷电容（MLCC）为例，来说一下选型需要哪些参数：
1、电容值
2、耐压值
3、电介质材料（温度系数）
4、封装尺寸
5、精度
6、工作温度范围
7、等级
接下来，我们简单描述一下以上7个参数。
1、电容值
单位法拉（F），由于法拉这个单位很大，我们常用单位一般为pF（皮发）、nF（纳发）和uF（微发），比如10pF、100nF、100uF等。但是客户有时给的容值参数不是这种标准值，比如101、103、475等，就三个数字，没有单位。这时我们就需要正确识别这些数字所代表的容值，101即为10x10^1=100，单位为pF。103、475以此类推，所以这三组数字所代表的容值依次为100pF、10nF、4.7uF。
2、耐压值
电容正常工作下所能承受的最大电压值，比如6.3V、10V、50V；
3、电介质材料
分很多种类，我们常用的有C0G、NPO、X5R、X7R、X8R等，不同的电介质材料对应不同的温度范围，故也称温度系数。
4、封装尺寸
对于MLCC而言，封装尺寸即为4位数字的代码如0402、0805、1206等，默认为英制单位。
5、精度
常见三种表示方式：
±1%、±5%
-20%,+80%、-10%,+30%
±0.1pF、±1pF
6、工作温度范围
常见如-55°C ~ 85°C，-55°C ~ 125°C等。
7、等级
常规级、车规级、军品级。
三、阻容选型举例
有了阻容的参数，一般去哪里选型呢？我们一般用Digikey、Mouser、立创商城这三个平台。数据量大，界面也比较友好。其中Digikey、Mouser用来选进口阻容，立创商城选国产阻容（当然也可以选进口阻容）。

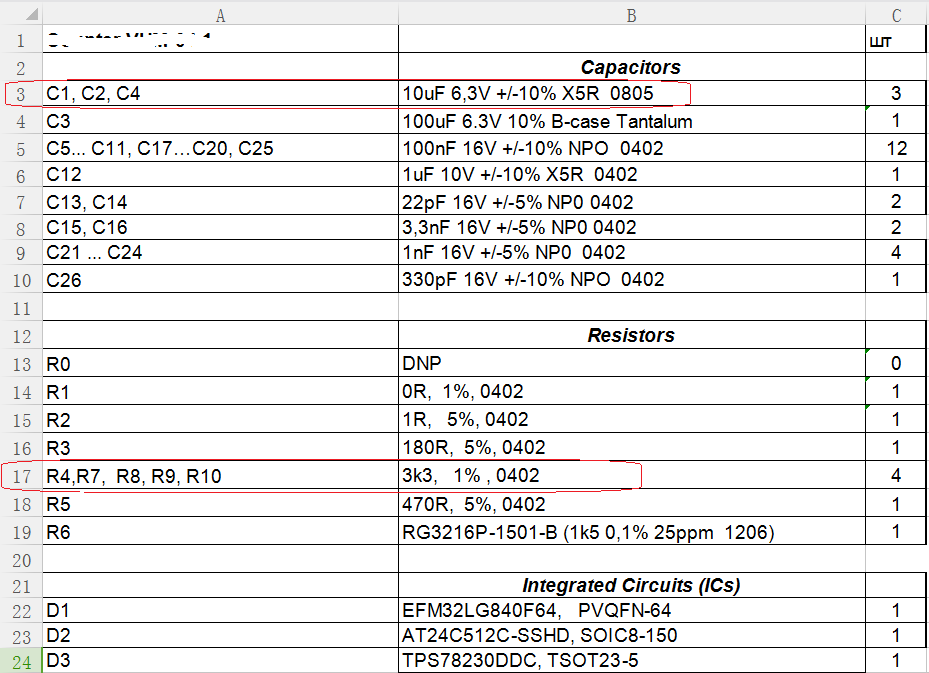

以下截图为某客户的真实BOM，我们以第3列电容和第17列电阻为例，来示范通过参数选型的过程。
实例一：首先看第3列电容，10uF 6.3V +/-10% X5R 0805
分析：从描述看，只知道是电容，那究竟是哪个种类的电容呢？钽电容？陶瓷电容？铝电解电容？注意看描述里面有个字段“X5R”，这就是陶瓷电容特有的描述，再看“0805”字段，这个就是贴片封装代码；所以这个就是片式多层陶瓷电容，即大家熟知的MLCC。
再看一下各项参数，10uF是电容值、6.3V是耐压值、+/-10%是精度、X5R是电介质材料（温度系数）、0805是封装尺寸（英制单位）。
接下来，我们以Digikey为例，来选型这颗电容。
1、打开Digikey网站，https://www.digikey.com/，找到陶瓷电容的目录：Products > Passives > Capacitors > Ceramic Capacitors，如下图所示：

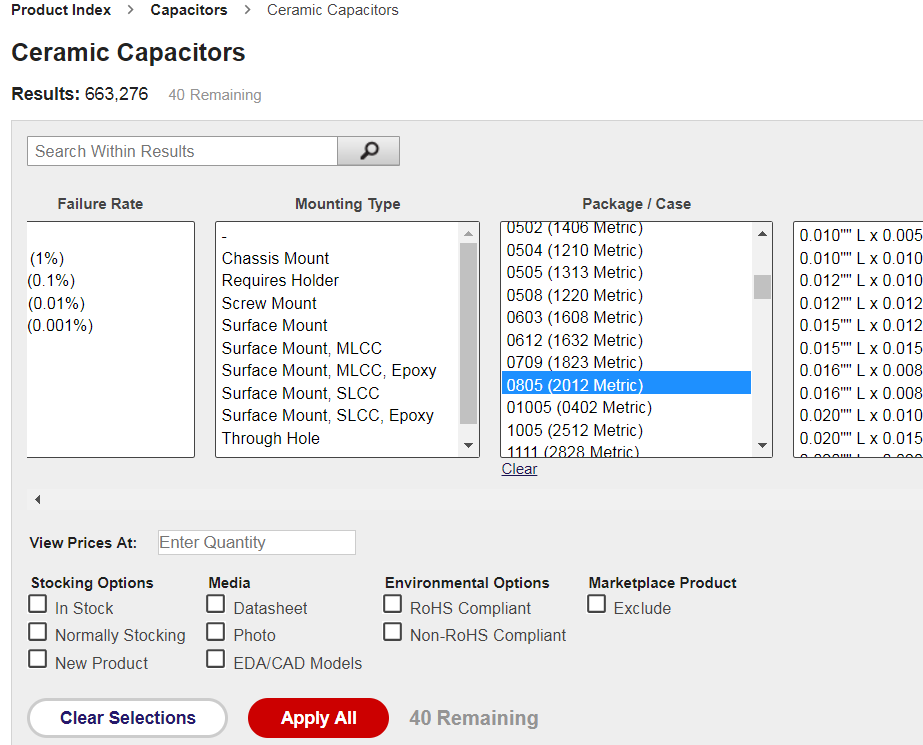

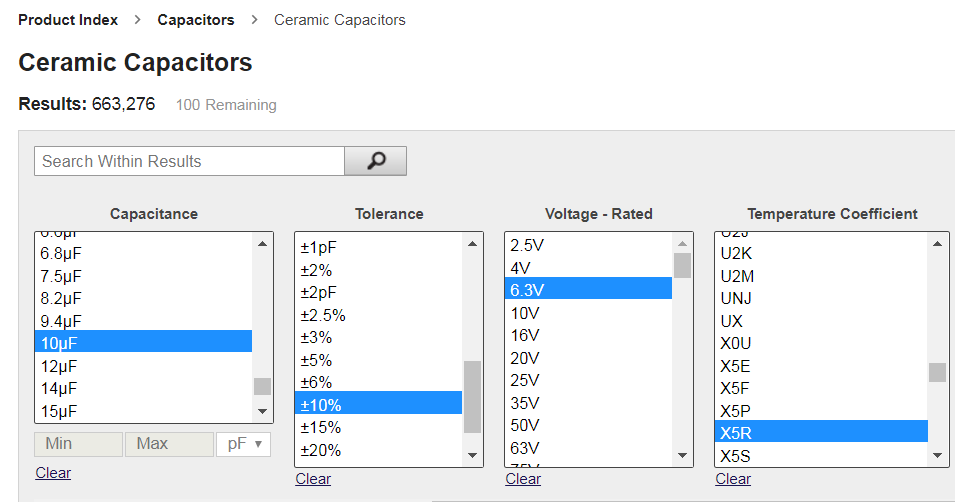

2、打开Ceramic Capacitors参数选型的页面，把“10uF 6.3V +/-10% X5R 0805”这五个参数选择好后，点击“Apply All”按钮，如下图所示：

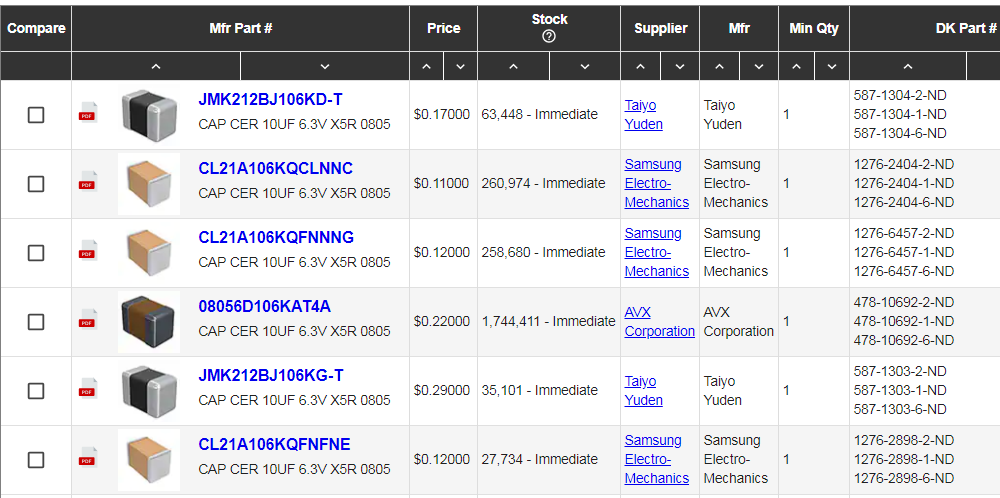

3、点击“Apply All”按钮，筛选结果出来了，满足条件的有40个型号，此时根据厂牌、价格、库存等因素来做选择就好。如下图所示：
实例二：看第17列的电阻，3k3,1%,0402
分析：这个电阻只给了3个参数，3k3是阻值（3300Ω）、1%是精度、0402是封装尺寸（英制单位）。这是一个贴片的电阻，没有给电阻的类别，那默认就是常规电阻。
接下来，我们以Mouser网站选型为例，来选这颗电阻。

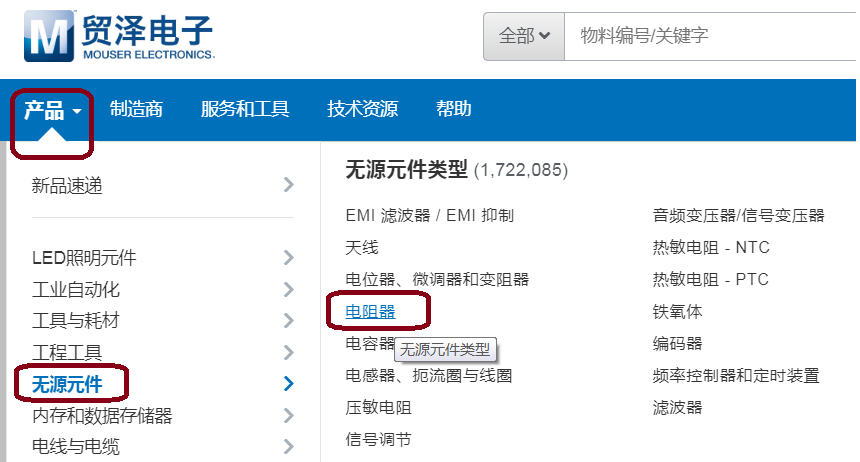

1、打开Mouser的网站https://www.mouser.cn/，找到电阻的产品目录：产品> 无源元件> 电阻器，如下图所示：

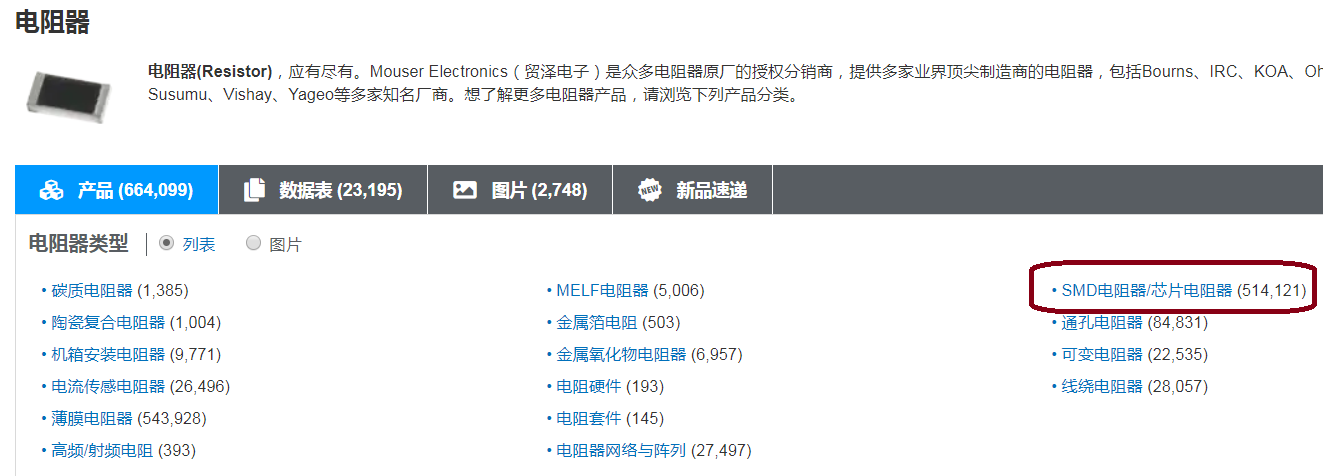

2、打开电阻器的参数选型页面，再点击“SMD电阻器/芯片电阻器”这个子类 ：

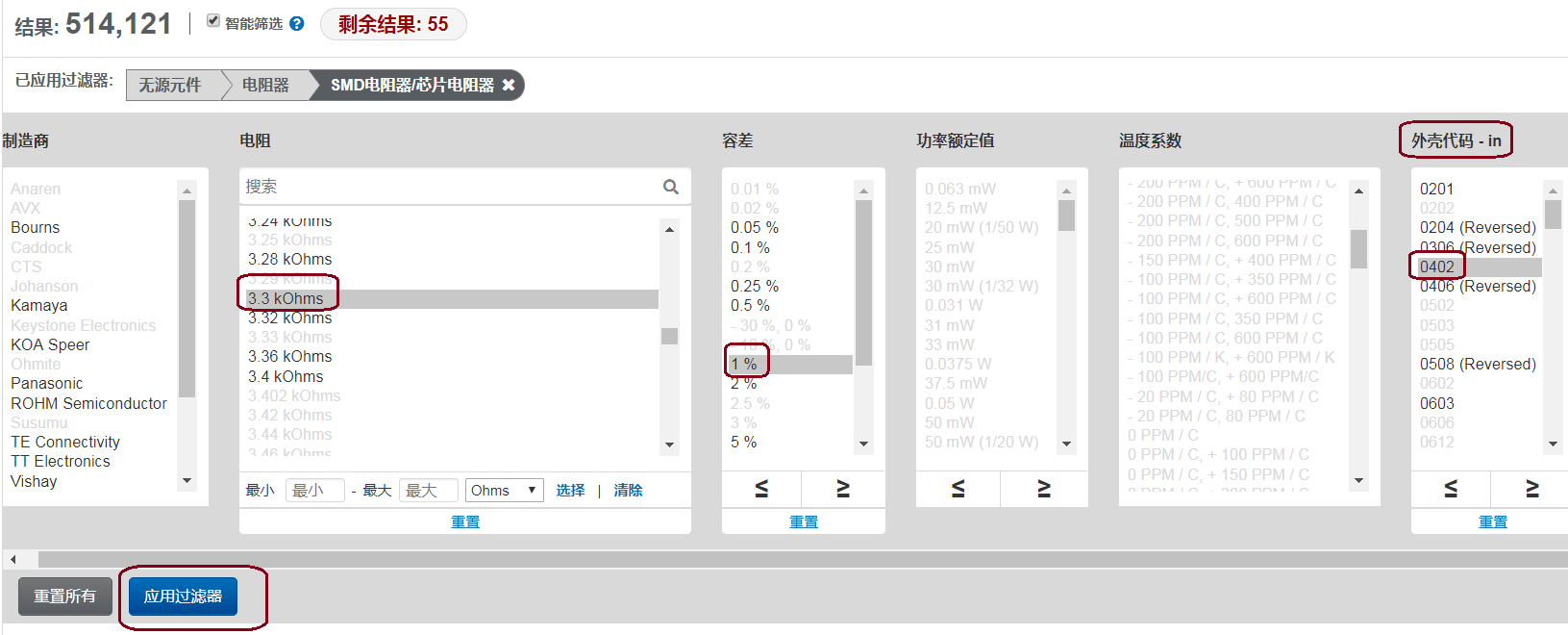

3、接下来，就可以通过“3k3,1%,0402”这三个参数来选型了（注意，Mouser网站上有两种封装尺寸，英制和公制，要按英制来选），选好之后点击“应用过滤”按钮，如下图所示：

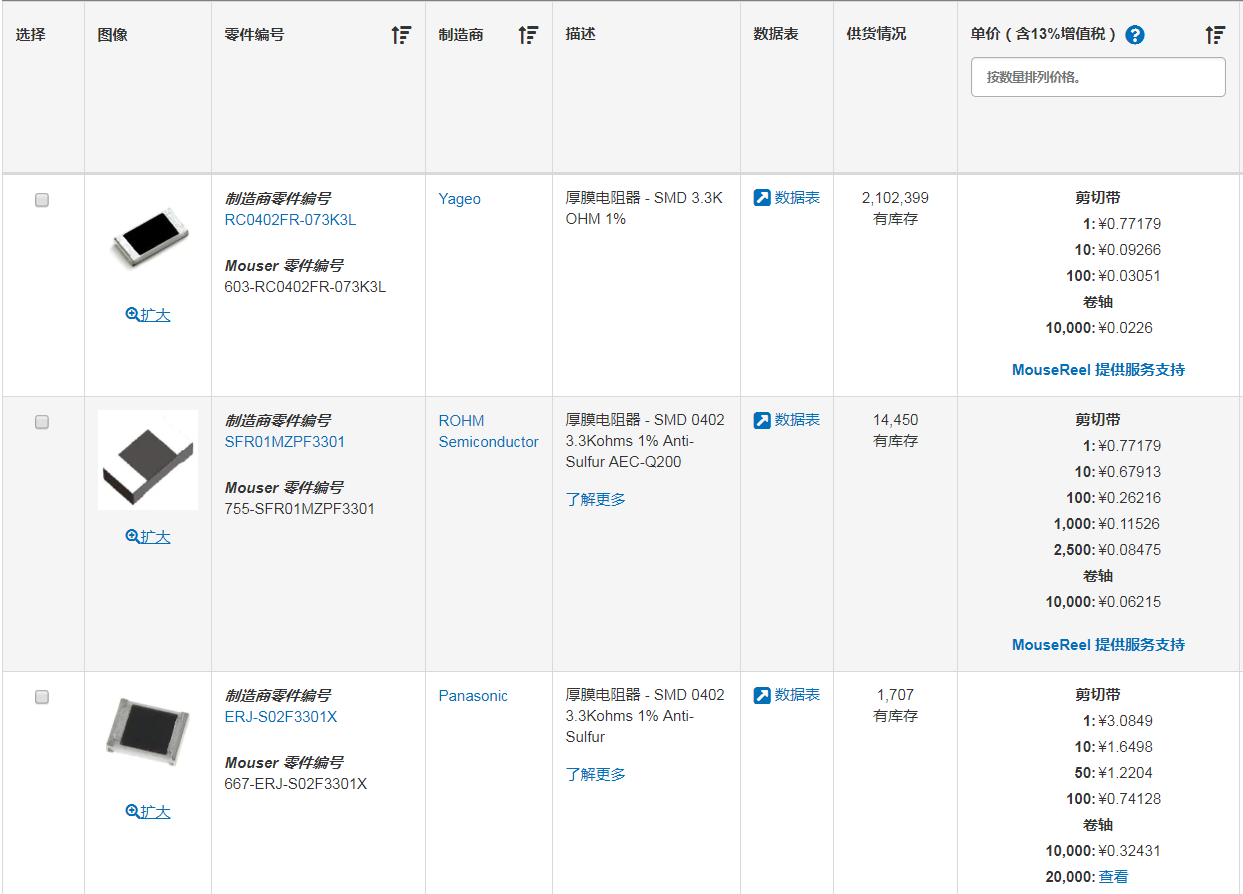

4、点击“应用筛选”按钮后，符合条件的电阻就出来了，此时根据厂牌、价格、库存等因素来做选择就好。如下图所示：
实例三：还是以第17列的电阻为例，3k3,1%,0402
这次用立创商城来选国产电阻型号。

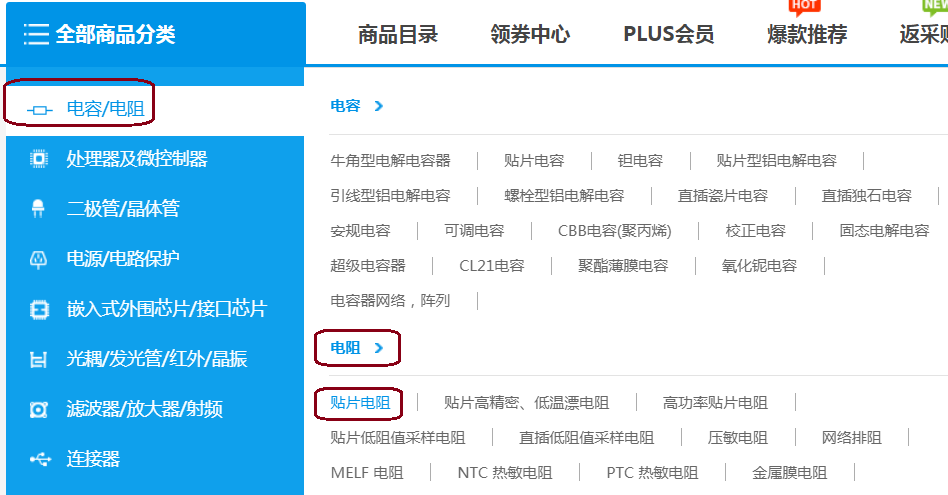

1、打开立创商城网站https://www.szlcsc.com/，找到贴片电阻的产品目录：电容电阻> 电阻> 贴片电阻，如下图所示：
可以和上面两个网站一样，通过这三个电阻参数来选择，步骤和上面差不多，这里就省略了。

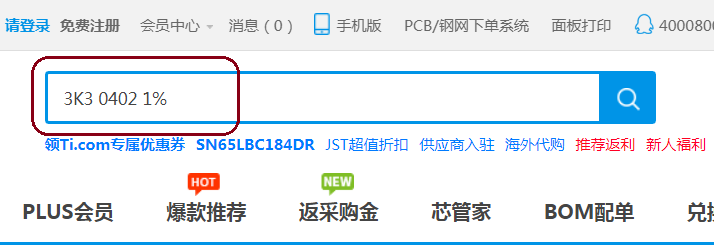

2、我们来介绍另外一种方法，通过关键词来搜索：直接在网页顶部搜索框内输入关键字“3K3 0402 1%”，然后点击搜索，如下图：

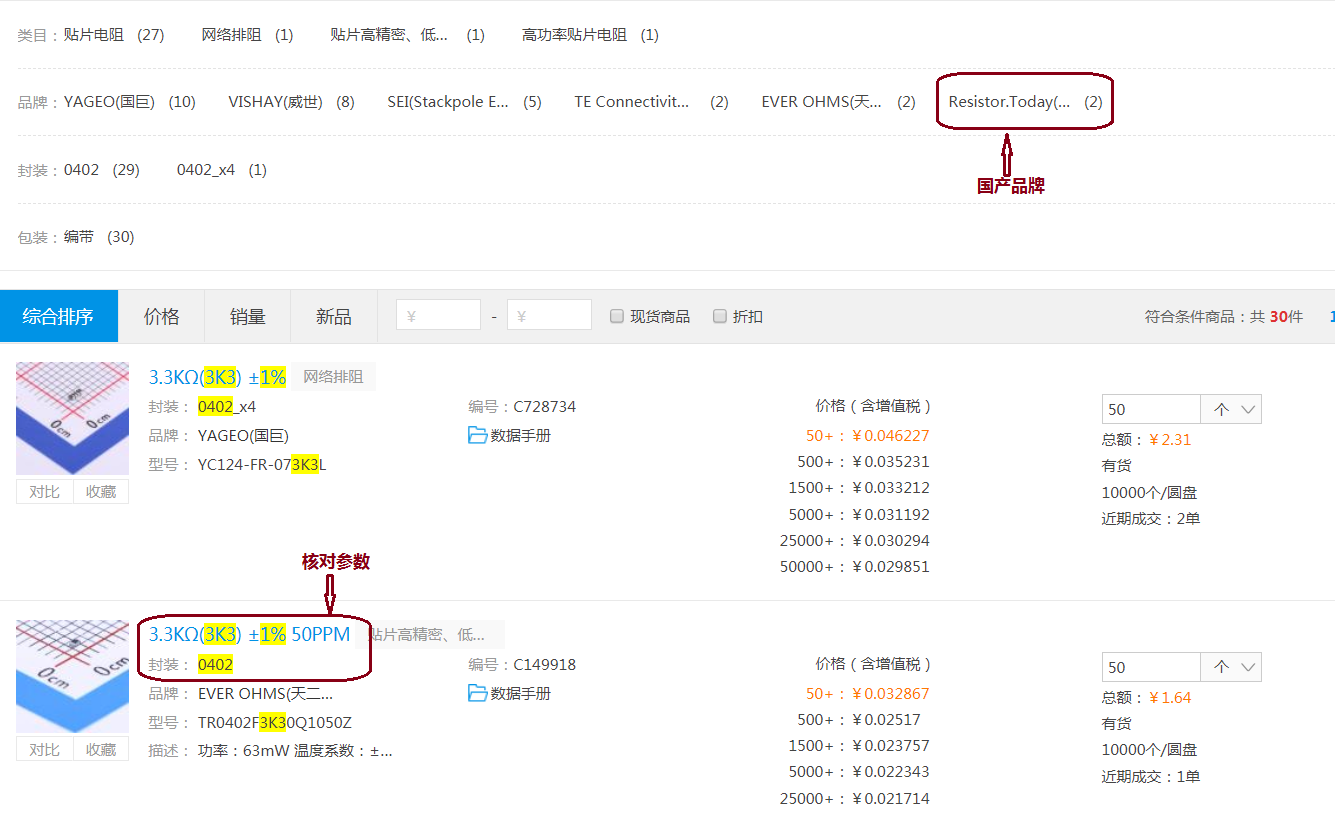

3、搜索结果页面出来之后，根据厂牌、数量、价格等因素选择就好了，注意需要核对一下参数是否一致，如下图所示：
怎么样，通过以上的学习和练习，是不是都已经掌握了电阻电容的选型技巧了呢？
