Xilinx FPGA：如何通过芯片打印信息拼写出完整订购型号

作为全球数一数二的FPGA供应商，Xilinx（赛灵思）这个品牌对电子行业从业者而言并不陌生，经常会接触到它的FPGA产品。

在日常工作中，大家是否有过这样的苦恼：

客户给了一个Xilinx的型号，但是在Google、Baidu以及各大交易平台上根本查不到这个型号（因为客户直接抄写了芯片表面的打印信息当成了订购型号），找不到货源？

又比如客户直接甩了一张Xilinx芯片实物照片给你，就买照片上这个型号，你是不是也无从下手？

再如你想做一款产品，想借鉴一下别名的方案，但是连别人板子上的FPGA主芯片是什么型号都不知道，是否也很无奈？

针对以上问题，接下来我讲的这些内容，希望能够解决你的这些苦恼。

首先，我来看一下Xilinx FPGA的型号命名规则。

Xilinx所有产品都遵循同一套命名体系，以Spartan-3 FPGA为例：

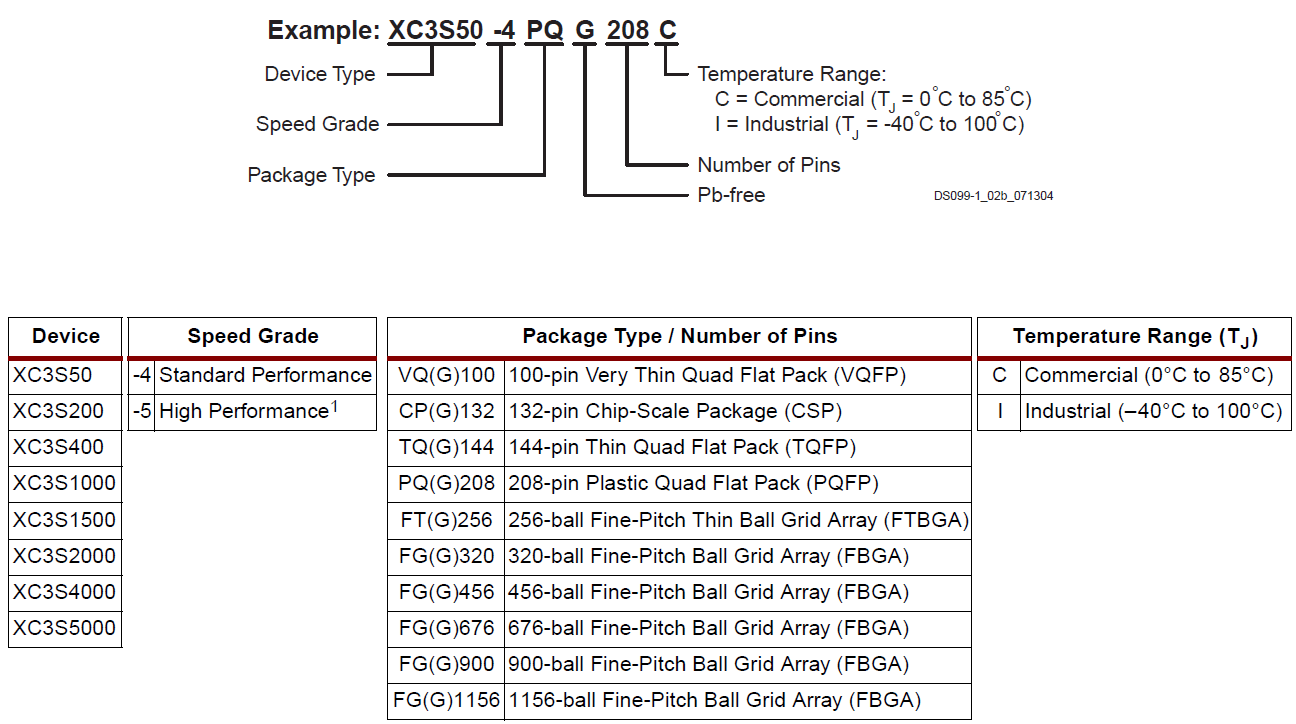

图一，型号命名规则

怎么样，这个命名规则是不是一目了然，型号中的每一位字符表示什么意思都清楚了？如果是，以下几行内容请忽略。

XC3S50：Spartan-3下面的一个产品系列；

-4：速度等级。Xilinx的FPGA，数字越大速度越快；而Xilinx的CPLD（如XC9572系列），恰恰相反，数字越小速度越快。此速度快慢的判断方法仅针对Xilinx的产品，其它品牌的FPGA请不要对号入座；

PQ：封装代码；

G：无铅环保，不带G字母则含铅；

208：封装的管脚数量；

C：温度级别。

接下来，我们再来了解一下Xilinx FPGA芯片打印规则。所有Xilinx的产品打印规则基本相同，这里还是以Spartan-3 FPGA为例：

图二，芯片打印规则

第一行：Xilinx Logo；

第二行：Xilinx Spartan产品系列Logo；

第三行：型号系列；

第四行：PQ208（封装代码和管脚数），EGQ（版本、工艺方面的信息），0525（YYWW格式D/C）；

第五行：Lot Code，每一位表示什么意思未知；

第六行：4（速度等级），C（温度级别）。

了解了型号命名规则和芯片表面打印规则，是不是很轻松的就能通过芯片Marking拼出完整的Part Number？

以图二为例：

Part Number =第三行Device Type +第四行Package +第六行Speed Grade = XC3S400-4PQ208C

最后，我们通过两张Xilinx FPGA的实物照片，来练习一下Part Number的拼写。

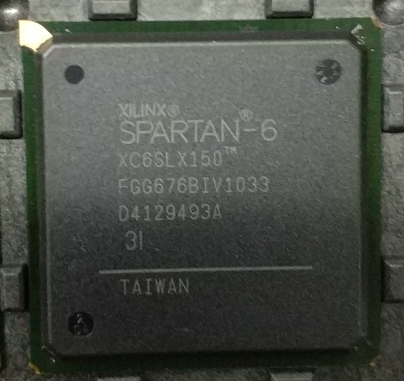

图三

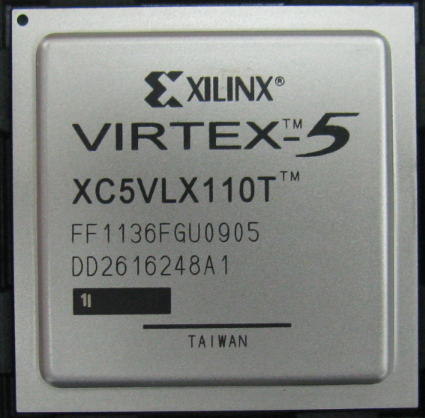

图四

图三、图四实物照片对应的型号是什么呢？相信你们已经掌握到了。

图三：XC6SLX150-3FGG676I；

图四：XC5VLX110T-1FF1136I；
