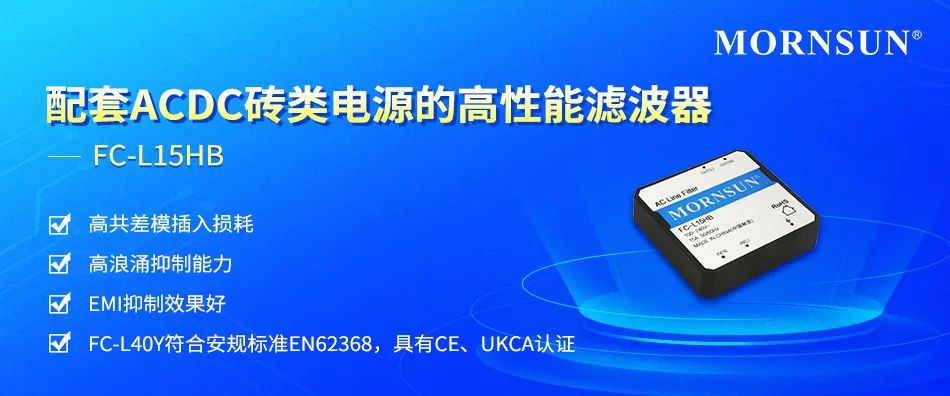

金升阳推出配套AC/DC砖类电源的高性能滤波器——FC-L15HB
.gif "640 (1).gif")
金升阳推出的FC-L15HB是为我司AC砖类电源配套使用的EMC辅助器。将FC-L15HB加装在金升阳AC/DC砖类电源的前端，可以提高电源产品IEC/EN61000—4系列及CISPR32/EN55032标准的EMC性能。
（1）高共差模插入损耗
①DM&CM＞60dB@550KHz：
150K~1MHz＞35dB(CM/DM)
1~10MHz以内＞25dB(CM/DM)
10~30MHz＞35dB(CM/DM)

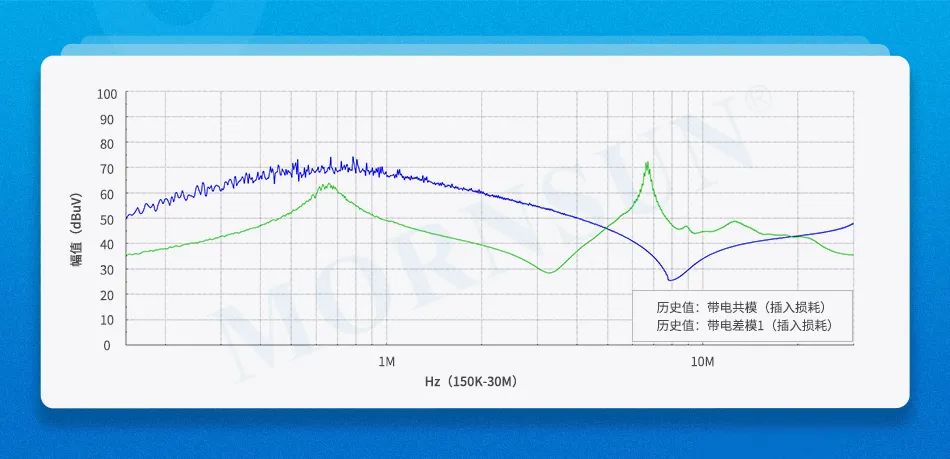

图1 FC-L15HB型号插入损耗图
（2）高浪涌抑制能力
结合外围电路，满足浪涌抑制 线对线：±2KV；线对地：±4KV。
图2 FC-L15HB型号浪涌抑制效果对比图
（3）EMI抑制效果
滤波器推荐我司配套电源见下表：
滤波器配套电源后EMI改善详细情况如下：
①FC-L15HB及推荐外围电路配套LBF750-13Bxx系列测试传导、辐射，满足 EN55032 Class A。
图3 配套LBF750-13Bxx使用时EMI抑制效果图
②FC-L15HB及推荐外围电路配套LBF1000-13B28-NS 测试传导、辐射，满足 EN55032 Class A。
图4 配套LBF1000-13B28-NS使用时EMI抑制效果图
③FC-L15HB及推荐外围电路配套LBF1500-13B28G测试传导、辐射，满足 EN55032 Class A。
图5 配套LBF1500-13B28G使用时EMI抑制效果图
（4）符合安规标准
FC-L15HB符合安规标准EN62368，具有CE认证。
应用场景
将 FC-L15HB 加装在金升阳 AC/DC 砖类电源的前端，可以提高电源产品 IEC/EN61000-4 系列及 CISPR32/EN55032 标准的 EMC 性能。可广泛应用于工控、通信、服务器、仪器检测、车载船载机载系统等领域。
产品特点
· 高共差模抑制能力（DM&CM＞60dB@550KHz）
· 高绝缘耐压2500VAC（L~PE, N~PE，漏电流<5mA，时间1分钟）
· 高浪涌抑制能力（可抑制浪涌线对线：±2KV；线对地：±4KV）
· 宽范围工作电压（85~305VAC，120~430VDC）
· 超薄超小体积（外观尺寸63*60*14.5mm，大致为半砖电源尺寸大小）
· 符合安规标准EN62368/5000m
