帝奥微推出高带宽、高精度运算放大器DIO2558X系列产品

近年来，随着AI需求的兴起，数据中心的能量密度越来越高。运放作为电流检测的重要方式，对精度、响应时间（摆率、带宽）、可靠性、适配性、安全性等方面提出了更高要求。为响应市场趋势，江苏帝奥微电子股份有限公司（以下简称帝奥微）推出了自主研发高带宽、高精度运算放大器DIO2558X系列产品。

DIO2558X是一款高带宽、高精度、低噪声运放产品，设计用于电流的精准检测和快速过流响应。关断（shutdown）引脚帮助系统节省功耗，同时极低的温漂性能和噪声非常适用微小信号的处理。

图1：DIO2558X选型表

DIO2558X的封装除了常规的MSOP/TSSOP/SOP/SOT23外，还支持WLCSP封装（1.43mmx1.77mm），为空间较小的应用带来了极大的便利。

图2：CSP和shutdown封装图

DIO2558X已经完成严格的可靠性和小批量三温测试认证，为通信、工业、医疗等客户的应用保驾护航，提供稳定优异的信号传输质量。

分流器的电流检测

DIO2558X的失调电压低至1uV，温漂0.01uV/C, 共模抑制和电源抑制比小于-120dB，保证了分流器测试精度要求。同时18MHz的GBW和的11V/us压摆率保证了快速过流响应，实现功率MOS的单周期保护。

值得一提的是，DIO2558X在芯片上电和下电设计中做了glitch的特殊处理，避免了误打开后级的开关管，70mA以上的输出短路电流能力也保证了较强的抗干扰性。

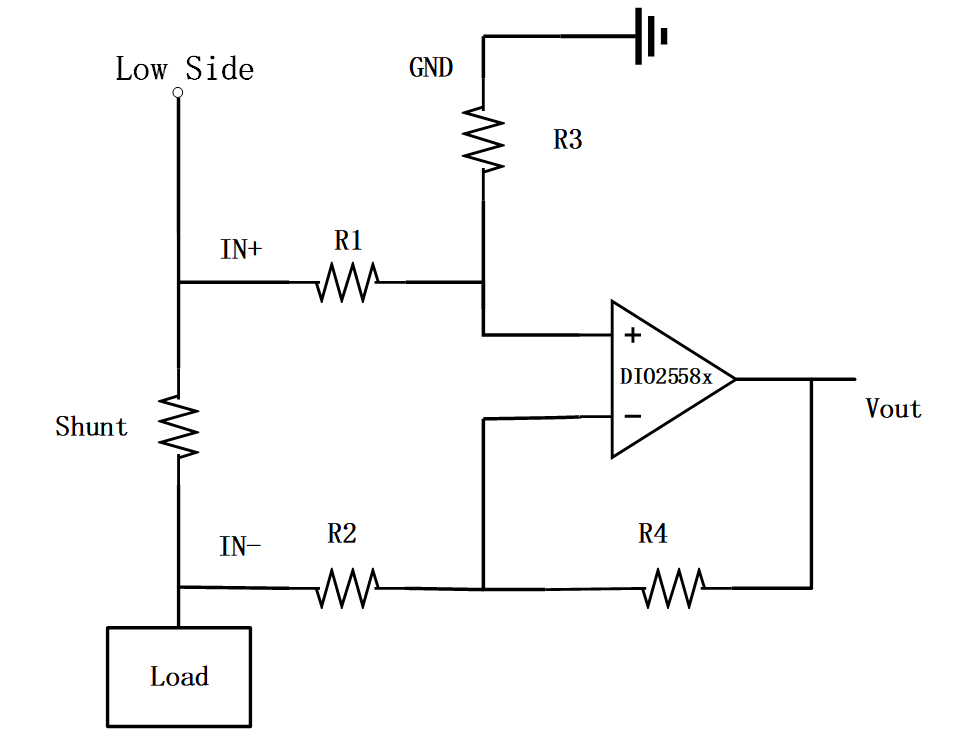

图3：分流器检测应用

小信号检测

通信和工业应用中经常需要对微小电压和电流信号进行检测，为防止芯片的噪声淹没有用信号，低噪声的运放成为了正确读取输入信号的关键。DIO2558X的电压噪声为0.18uV Vpp（0.1~10Hz），可以轻松处理uV级的输入信号。

图4：电流信号的放大图

图5：电压信号的放大

产品优势

1. 高带宽增益

增益带宽积是用来简单衡量运放性能的重要参数。这个参数表示增益和带宽的乘积。运放的单位增益带宽，是指运放增益为1时的-3dB带宽，与运放的增益带宽积从数值上而言是相等的。

图6. 增益带宽

2. 零漂移

运放失调电压Vos随温度变化范围，影响输出信号的波动。

图7. 温漂特性

3. 低噪声

运放等效输入噪声，会影响输出信号的信噪比。

图8. G=10，输出电压噪声

主要功能特性

作为公司信号链产品线的实力代表之一，高性能放大器经过不断的技术升级与创新突破，已形成丰富、且性能优异的产品系列，涵盖低噪声放大器、高精度放大器、低功耗放大器、高速放大器及电流检测放大器等，能够满足各类应用需求。

卓越实力是帝奥微产品的底气，公司将继续拓充信号链产品线，为客户提供更多高质量产品，更加全面丰富的解决方案！
