浩瀚芯光新品：超宽带双向放大器HMF031B
浩瀚芯光新推出一款0.2GHz-8.5GHz的超宽带双向放大器芯片HMF031B。芯片内部集成单刀双掷开关和低噪声放大器,开关采用-5V单电源供电,典型控制电平为0/+5V,低噪声放大器采用单电源供电,典型工作电压为VD=+5V。芯片的两种工作状态(RF1-RF2和RF2-RF1)性能指标基本一致,小信号增益典型值为28dB,1dB压缩点输出功率典型值为14.5dBm,噪声系数典型值为2.6dB。
该芯片采用境内国产工艺制造,能够满足国产化需求。

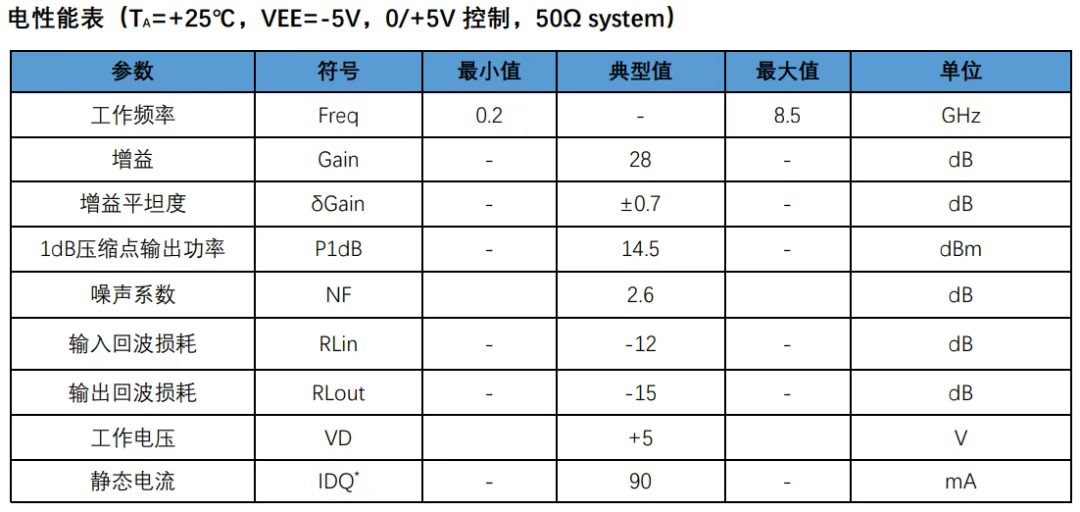

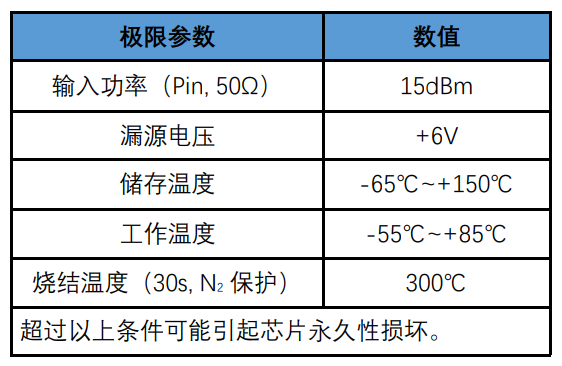

性能特点

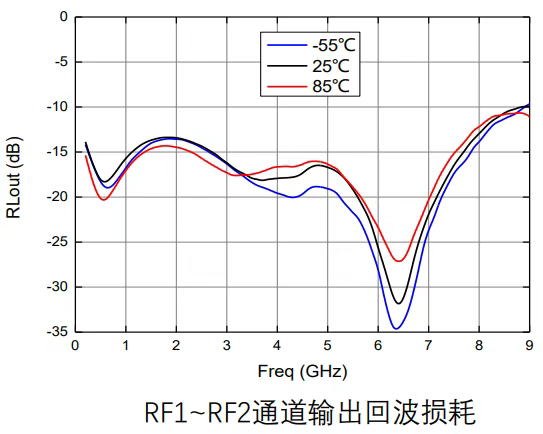

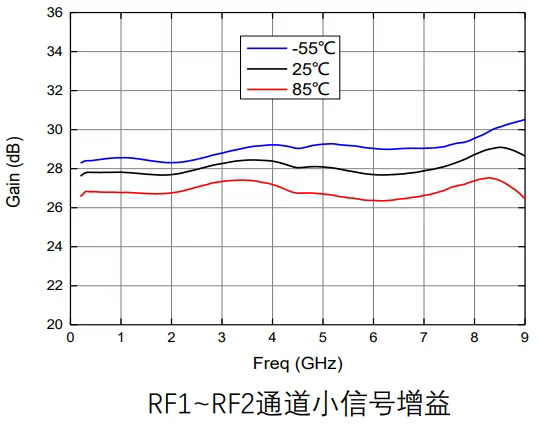

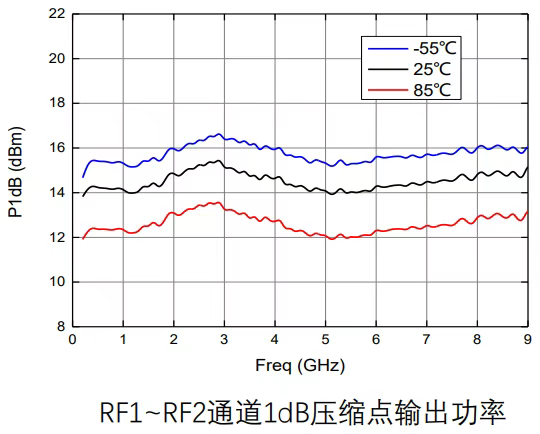

典型测试曲线

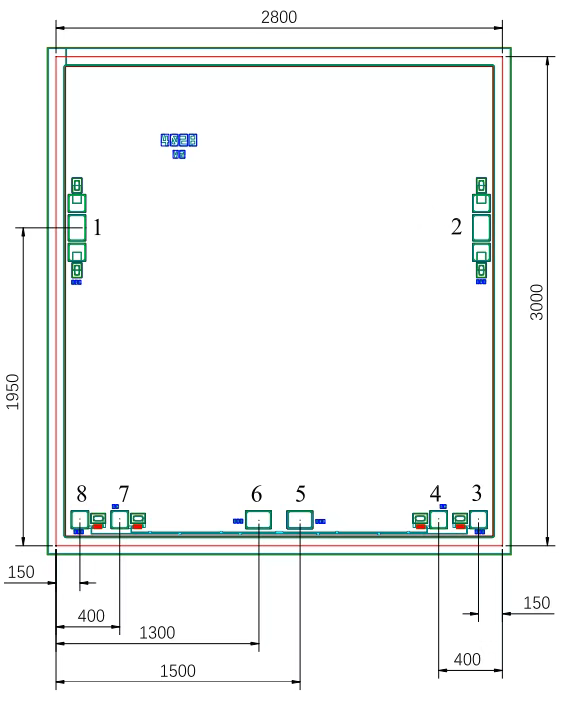

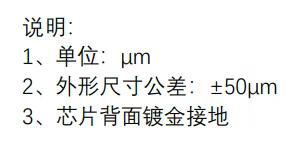

外形尺寸

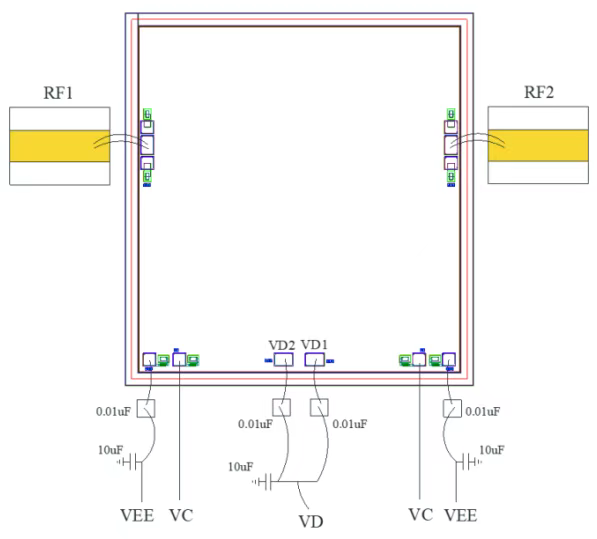

参考电路

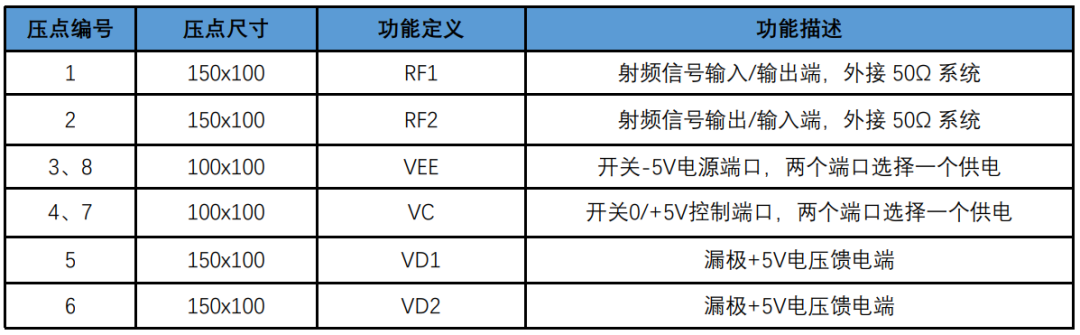

键合压点定义

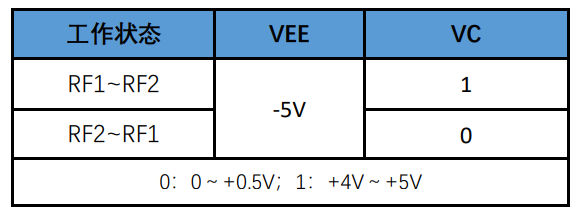

真值表（VD1=VD2=+5V）
