力芯微推出12通道自主呼吸恒流LED驱动ET6312B

随着 LED 应用对多通道控制、动态光效和集成化的需求不断攀升，高效且灵活的驱动方案成为行业焦点。

力芯微推出的 ET6312B，是一款专为RGB LED 系统设计的 12 通道自主呼吸恒流驱动芯片，凭借高集成度与精细化调控能力脱颖而出。该芯片包含四组 RGB 驱动单元，每通道支持 192 阶电流调节（0.125mA 步进至 24mA，或 0.25mA 步进至 48mA），通道间电流匹配精度达 ±5%，确保多灯珠协同工作时的色彩一致性。

应用于多灯珠 LED 显示场景，可通过 256 阶渐亮渐暗控制实现流畅自主呼吸效果；其支持四芯片级联的 SYN 同步引脚与 ADDR 地址选择功能，也适用于手机、智能穿戴等需要灯光联动的场景，可以实现16颗RGB LED 同步呼吸灯效。

ET6312B 采用 I²C 总线接口，通过九个内部寄存器可灵活配置呼吸周期、延迟时间、电流等级等参数，EXPWM 引脚还支持外部 PWM 输入扩展控制。这款集成温度保护与超低压差特性的驱动芯片，以 QFN20小巧封装，为多通道 LED 控制系统提供高效稳定的解决方案。

● 超低压差稳压电流输出器，每通道在10 mA输出时典型值为75 mV

● 每三个LED共享九个可编程LED设置寄存器

● I²C控制，通过ADDR引脚实现四个芯片地址选择

● SYN引脚可以为芯片级联提供同步时钟

● EXPWM引脚用于外部PWM输入，当LED处于“ON”状态时，每个LED都可以运行于外部PWM

● 单独通道控制

- 开/关间隔时间控制

- 256阶内部PWM产生的呼吸上升/下降时间

- 电流等级设置

- RGB LED颜色控制

- RGB延迟时间和FLASH周期控制

● 192阶电流等级：最大24mA（步进0.125mA）或最大48mA（步进0.25mA）

● 最大电流匹配精度±5%，典型工作电流450μA

● 无噪声、无脉动LED电流，快速平稳启动

● 输入电压范围：2.7V至5.5V

● 关断电流低至0.1μA

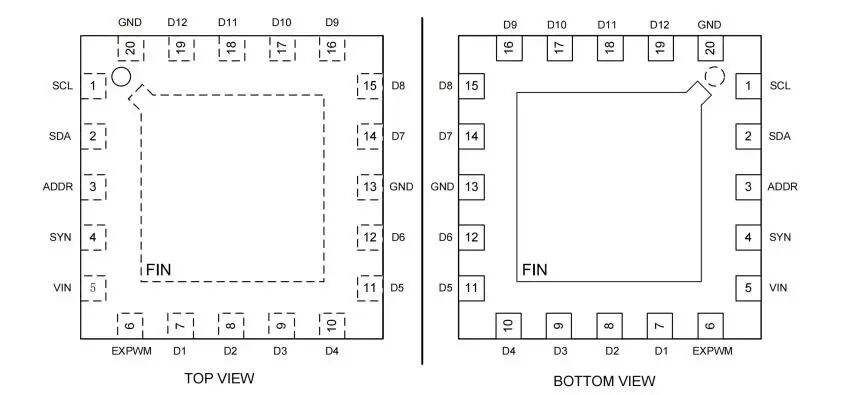

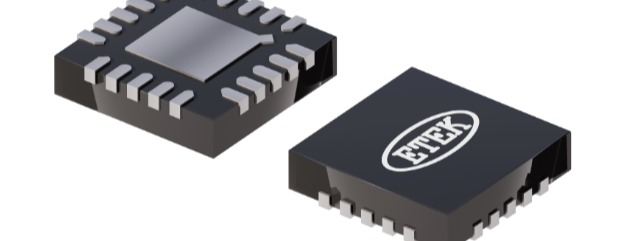

● 无铅封装：QFN20（3mm × 3mm × 0.75mm）

● 内置温度保护
