电路设计是当今所有工程师必须掌握的技术之一，而工具可以帮助工程师高效快速完成电路设计。今天凡亿教育将为大家介绍一款电子工程师入门必备工具——方波发生器辅助设计工具，专为方波电路设计而打造，将帮助电子工程师在电路设计中少走弯路，解决常见的方波电路难点，学会方波电路。

方波发生器辅助设计工具

方波在电路中是常见的一个应用波形，常见的方波发生器电路如下：

以上的方波电路虽然看起来很简单，但是如果照着上面电路来搭建实物，经常都会无法起振，同时也不知道如何去调试。

为了方便大家搭建实物，少走弯路，我们为大家整理了一份方波电路辅助设计表格。大家只需要把表格中的对应数据填好，即可完成整体的电路参数计算。

表格使用如下：

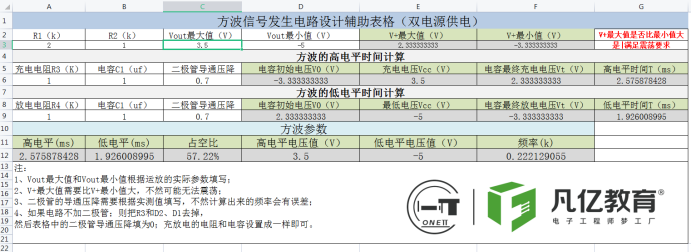

第一步：将表格中白色框中的参数填上

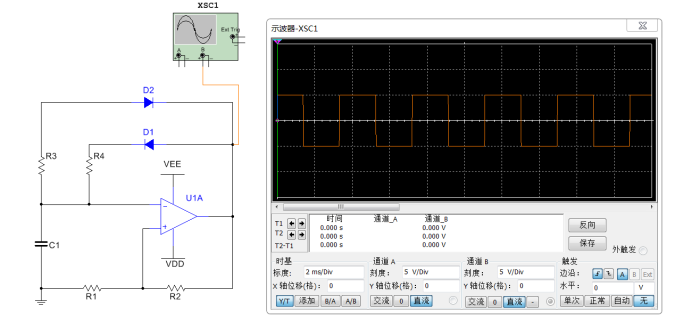

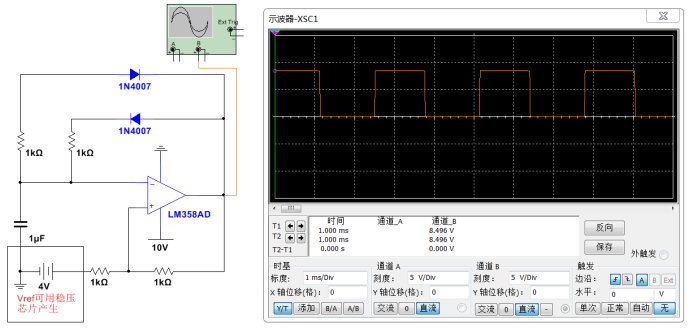

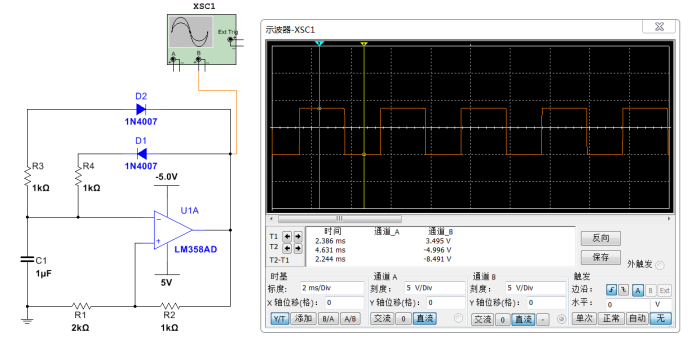

第二步：搭建仿真电路，把电路参数设置成白色框图中的参数；然后即可产生方波；

以上的运放供电方式是双电源供电。该电路参数设置简单，但是其中的负电源会让很多人都十分头疼。实际电路应用中，产生一个负电压也会增加电路成本。所以学会双电源供电还不够，还必须要学会单电源的震荡电路设计方法。

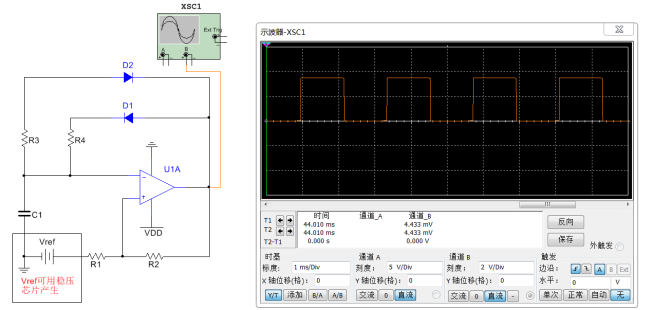

下图就是单电源供电方式：

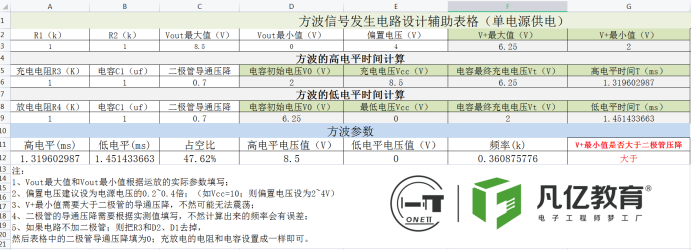

同样，针对于单电源供电方式，我们也做了对应的辅助设计表格：

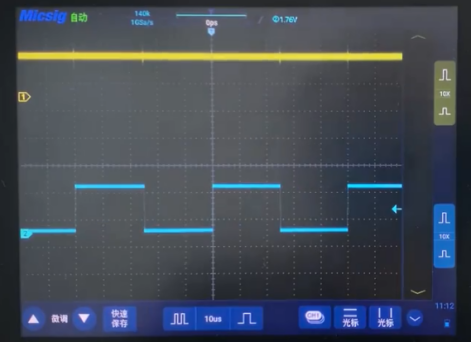

我们只需要将对应参数填好，然后将参数填入电路中，即可完成方波电路的设计工作：
