ROHM开发出用于液晶背光的4通道、6通道 LED驱动器, 助力中大型车载显示器进一步降低功耗
配备DC调光和PWM调光两种调光方式，支持多种设计规格

近年来，随着ADAS（高级驾驶辅助系统）的发展和车载信息娱乐系统的功能增加，车载显示器的尺寸日趋增大。这就要求用于车载显示器液晶背光的LED驱动器具有更高的驱动效率，能够在提高额定输出电流的同时降低功耗。此外，如果车载显示器出现闪烁，其视认性将会降低，相关应用将处于不安全的状态，因此要求LED驱动器还要具有高可靠性。然而，传统的LED驱动器，存在IC本身功耗大和PWM调光时有可能发生闪烁等问题。对此，ROHM通过采用自有的低功耗技术和无缝PWM调光技术，成功开发出功耗低、而且从低亮度到高亮度区间均难以发生闪烁的液晶背光LED驱动器。

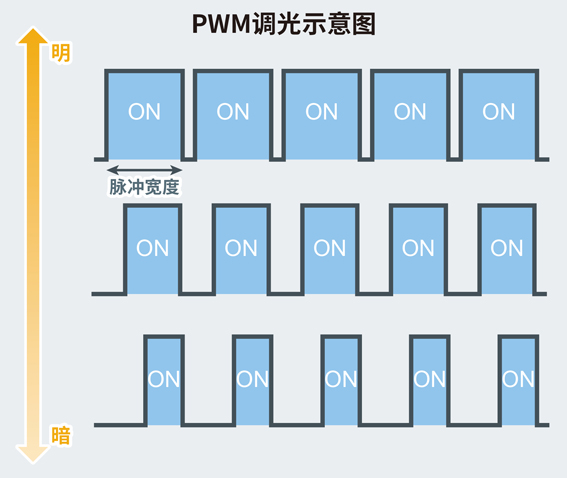

新产品通过采用ROHM自有的低功耗技术，成功降低了LED驱动器电流控制电路中的损耗。因此，在常规的规格条件下（LED电路电流：80mA/ch，电源电压：12V），相比以往产品，IC整体的功耗可降低20%左右，在配有中、大型车载显示器的应用中使用这些新产品，有助于进一步改善此类应用的关键问题——功耗。另外，此次推出的各款新产品均配备DC调光*1和PWM调光*2两种调光方式，可以支持多种规格。而且，PWM调光还采用了ROHM自有的无缝PWM调光技术，从低亮度区间到高亮度区间，不需要切换其电流反馈模式。采用普通PWM调光方式时，低亮度和高亮度时的电流反馈模式切换是造成闪烁的原因。此次的新产品无需电流反馈模式的切换，因而可以降低发生闪烁的风险，有助于提高应用产品的可靠性。

新产品已于2022年11月开始暂以月产10万个（样品价格900日元/个，不含税）的规模投入量产。前期工序的生产基地为ROHM Hamamatsu Co., Ltd.（日本滨松市），后期工序的生产基地为ROHM Electronics Philippines, Inc.（菲律宾）。另外，新产品也已开始电商销售，从RightIC.cn等电商平台均可购买。

ROHM今后将继续利用所擅长的模拟技术，持续开展有助于加强新一代汽车座舱功能并进一步降低其功耗的产品开发工作，为下一代移动出行技术的发展贡献力量。

＜产品阵容＞

此次开发的新产品所有型号均配备PWM调光和DC调光两种调光方式，可以支持多种规格。而且，PWM调光采用的是无缝PWM调光技术，在高低亮度之间可以顺利实现亮度调节，不会出现闪烁的问题。

产品型号	数据表	输入电圧 范围 （V）	开关 频率 （kHz）	输出 通道 数	最大 LED电流 （mA/ch）	升压 MOSFET	调光模式		工作温度 范围 （℃）	封装 尺寸 （mm）	封装名	支持车载 符合 AEC-Q100
							PWM调光	DC调光
BD83A04EFV-M		4.5 ～ 48	200 ～ 2,420	4	120	内置	✓ （调光率 ：1:20,000）	✓	-40 ～ ＋125	7.8×7.6×1.0	HTSSOP-B24	✓
BD83A14EFV-M					150	外置	✓ （调光率 ：1:20,000）	✓				✓
☆BD83A14MUF-M	-						✓ （调光率 ：1:20,000）	✓		4.0×4.0×1.0	VQFN24FV4040	✓
BD82A26MUF-M		3.0 ～ 48	200 ～ 2,420	6	150	外置	✓ （调光率 ：1:20,000）	✓	-40 ～ ＋125	5.0×5.0×1.0	VQFN32FBV050	✓

☆ : 开发中

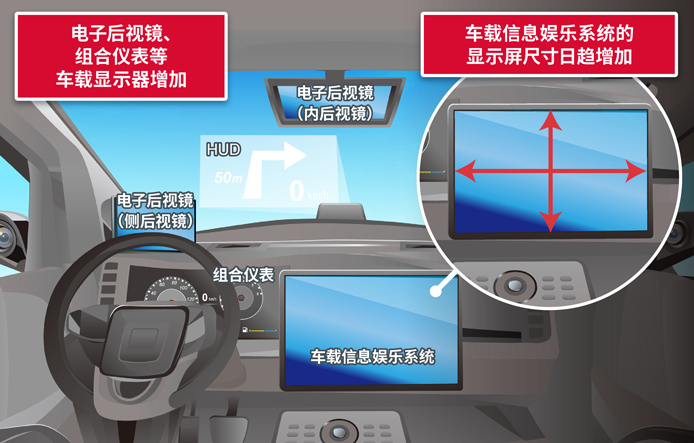

＜应用示例＞

• ・电子后视镜（侧后视镜、内后视镜）

• ・组合仪表

• ・车载信息娱乐系统

• ・抬头显示器（HUD）

可支持五英寸到十多英寸等多种尺寸的显示器。
