ROHM 6432尺寸金属板分流电阻器“PMR100”新增3款超低阻值产品

全球知名半导体制造商ROHM（总部位于日本京都市）面向车载设备、工业设备和消费电子设备的电机控制电路和电源电路等应用，在标准型6432尺寸（6.4mm×3.2mm）金属板分流电阻器“PMR100”产品阵容中，推出3款额定功率为5W、电阻值分别为0.5mΩ、1.0mΩ、1.5mΩ的新产品。

电流检测用分流电阻器主要用于电机驱动电路、电源的过电流保护以及电池剩余电量检测，目前已被广泛应用于汽车、工业设备、消费电子设备等众多领域。要满足各种应用的节能要求，就需要使用高精度且高可靠性的分流电阻器进行精确的电路控制。此外，随着应用产品的功能改进，电路板上的安装密度越来越高，这就要求分流电阻器体积更小、功率更高。另外，在汽车领域，非常看重在高温环境下也能确保高电流检测精度。

电阻器是ROHM的创业产品，ROHM在电阻器产品开发方面始终走在行业前列。其中，金属板分流电阻器PMR系列因具备丰富的产品阵容而受到客户好评，目前已被用于众多应用中。此次，ROHM通过提高功率和扩大阻值范围，进一步扩大了小型大功率、支持在高温环境下使用、高精度的“PMR100”产品阵容。

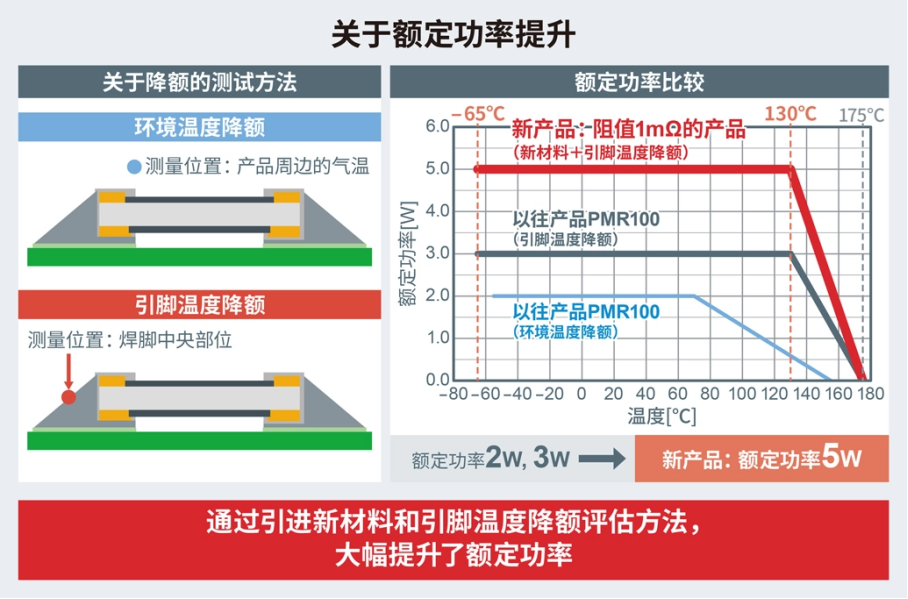

新产品通过采用温度特性优异的新材料和引脚温度降额*1，实现了5W的额定功率。这在有保护膜的6432尺寸平面贴片型产品中属于业界超高额定功率。与PMR100系列中的以往2W产品相比，新产品的额定功率提高了约2.5倍，与3W产品相比，额定功率提高了约1.7倍，可以替换大型大功率产品，因此有助于应用产品的小型化。另外，新产品还保证130℃的额定引脚温度*2（0.5mΩ、1mΩ的产品）和－65℃～＋175℃的工作温度范围，确保在高温环境下也能稳定工作。此外，还具有±75ppm/℃的出色电阻温度系数（TCR*3），可实现高精度且可靠性高的电流检测。

新产品已于2023年12月开始出售样品（样品价格：250日元/个，不含税），2024年3月开始逐步投入量产。前后道工序的生产基地均为ROHM Electronics Philippines, Inc.（菲律宾）。包括新产品在内的PMR系列的样品，1枚起售（具体产品型号见文末），可进入罗姆专区了解更多。

目前，ROHM还正在开发PMR系列中更小型的5025尺寸和3225尺寸的4W产品，并计划进一步扩大产品阵容。今后，ROHM将通过不断提高分流电阻器的性能，继续为应用产品的节能和小型化贡献力量。

＜关于PMR系列＞

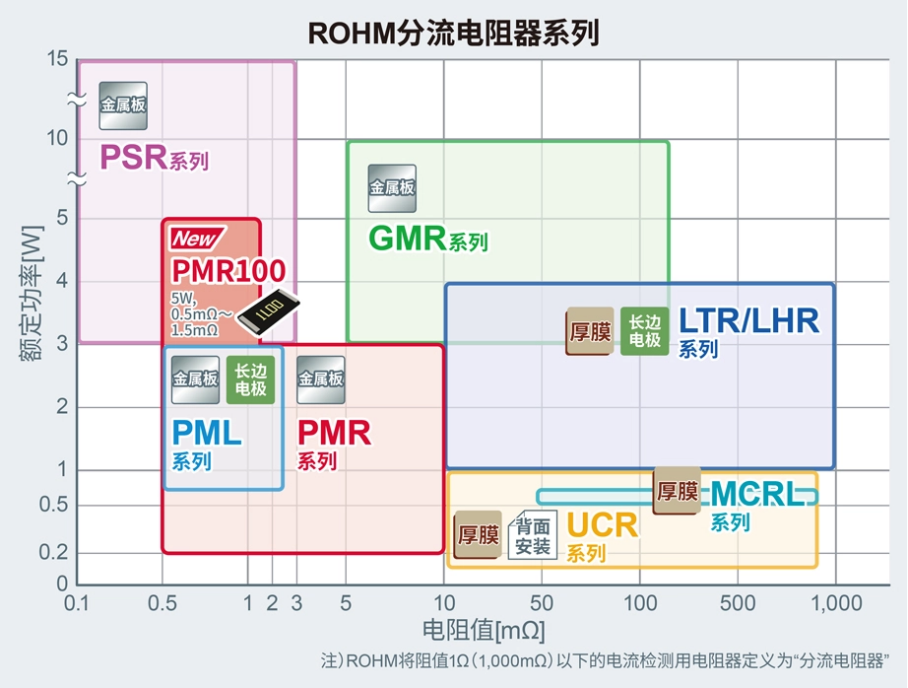

PMR系列是ROHM分流电阻器器系列中最标准的金属板电阻器，该系列涵盖了电阻器市场从“1005（1.0mm×0.5mm）”到“6432（6.4mm×3.2mm）”的七种标准尺寸。

另外，通过采用ROHM自有的免调阻结构，抑制了因电流局部集中而导致的产品温升问题，有效解决了一直以来存在的课题，从而可以加宽电极之间的距离，即使0.5mΩ的低阻值产品，也可以轻松进行图案设计。

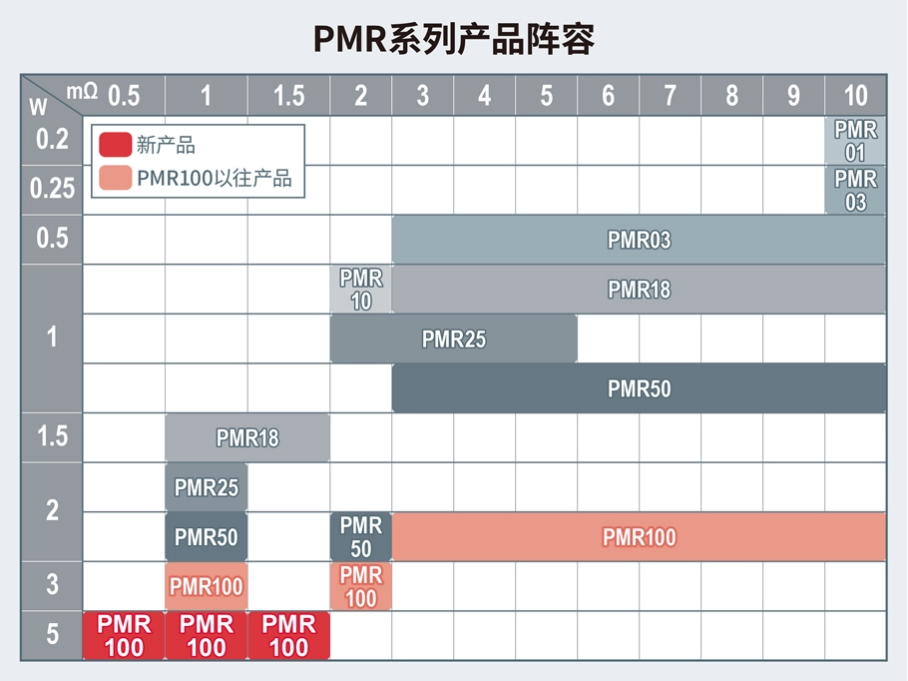

＜PMR100的产品阵容＞

＜应用示例＞

新产品通用于众多领域的电流检测应用。
・车载：EPS、电动压缩机、水泵、油泵、车门电机、ADAS控制器等
・工业设备：工业设备用功率模块、功率调节器、电动工具、
　光伏逆变器、服务器电源、UPS（不间断电源）、基站电源等
・消费电子设备：白色家电（空调、吸尘器、冰箱、洗衣机）等

＜电阻值搜索页面＞

可在产品页面上按系列名或电阻值搜索并购买样品。
https://www.rohm.com.cn/products/resistors

＜术语解说＞

*1) 引脚温度降额

为了抑制可能引发故障的自发热现象，需要使产品在低于指定的额定温度值的温度下工作（降额）。相对于以器件的环境温度为判定基准的“环境温度降额”，以器件的引脚温度为判定基准的方式被称为“引脚温度降额”。

*2) 额定引脚温度

表示可100%施加产品额定功率时产品的最高引脚温度。额定引脚温度因产品系列和尺寸而异，在某些情况下还会随电阻值的变化而变化。

*3) TCR（Temperature Coefficient of Resistance的缩写）

是指“电阻温度系数”，该值越低，相对环境温度变化的电阻值变化越小，从而可抑制设备运行过程中的波动。

＜新产品参考资料"Featured Products"＞
1、超低阻值（0.5,1,1.5mΩ）5W大功率 平面贴片型
2、6432尺寸 分流电阻器
3、PMR100HZP7（PDF:1.1MB）
