常见原厂标签（Labeling）辨析

如何判断产品的优劣，是否原厂或代理出货，其中原厂标签是一项重要的判断依据。工作中我们常常遇到客户和业务人员咨询料盘或外包装上是否为原厂的标签。不同时期，各个厂牌的标签样式不同。下面简单聊聊常见厂牌的标签供大家参考，不对的地方请指正。

一、TI labeling

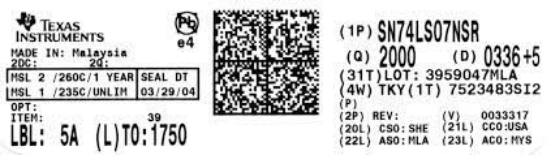

图为TI原厂的标签，该标签中包含了产地、批次、环保、焊接和存储等相关信息。其中：

(1P)为原厂型号。

(Q)为原厂包装数量。

(D)0336为批次、+5表示5年货架期。打印最老的日期代码作为主值。

(2DC) 打印最新的日期代码作为辅助。

(21L)(20L)为晶圆原厂所在地。

(23L)(22L)为封装厂所在地。


表示完全符合 EU RoHS 和中国 RoHS 标准的产品。


产品没有 J-STD-0609 符号但标有“RoHS 豁免”并使用带有“50”字样的中国 RoHS 循环箭头符号，则表示该产品已获得 EU RoHS 豁免。对于 TI 产品，这表明铅含量超过 0.1% (1000ppm) 的阈值。


产品没有 J-STD-060 符号而是使用带有“50”字样的中国 RoHS 循环箭头符号，则表示该产品含铅量 (Pb) 超出 0.1% (1000ppm) 的阈值要求，且不在 RoHS 豁免范围内。

e1 - 银含量超过 1.5% 的锡-银-铜 (SnAgCu)，且其中不含其他有意添加的元素

e2 - 不含铋 (Bi) 和锌 (Zn) 的锡 (Sn) 合金，不包括 e1 和 e8 类别中的锡-银-铜 (SnAgCu) 合金

e3 - 锡 (Sn)

e4 - 贵金属（例如银 (Ag)、金 (Au)、镍-钯 (NiPd)、镍-钯-金 (NiPdAu)（不含锡 (Sn)）

e5 - 锡锌 (SnZn)、其他锡锌合金 (SnZnX)（含有锡 (Sn) 和锌 (Zn) 而不含铋 (Bi) 的所有其他合金）

e6 - 含有锡 (Bi)

e7 - 含有铟 (In) 的低温焊料 (≤ 150ºC) [不含铋 (Bi)]

e8 - 银含量不超过 1.5% 的锡-银-铜 (SnAgCu)，其中含有或不含有意添加的合金元素。此类别不包括 e1 和 e2 类别中述及的任何合金，也不包括含有任意量铋或锌的合金。

符合 J-STD-609 铅要求和 TI 定义的“绿色环保”要求的 TI IC 产品，“e 代码”已替换为“G 代码”，即“e4”产品标记为“G4”。

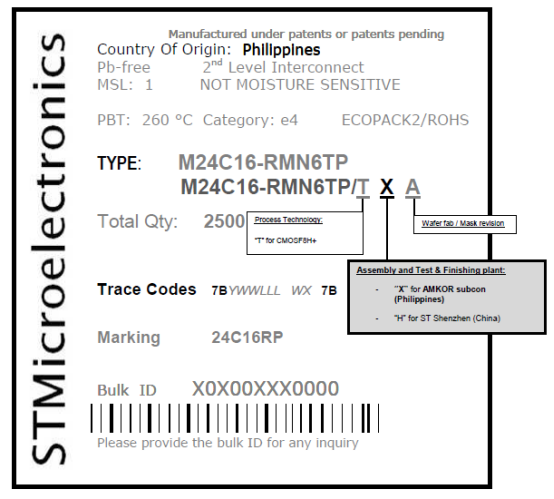

二、ST labeling示意图


该示意图包含了产地、环保、湿敏、焊接、型号、包装等信息。其中:

Country Of Origin表示产地国

Trace code 表示封装厂代码及批次

Marking表示芯片上丝印的型号代码

TYPE:表示型号，额外后缀是工艺和晶圆掩模版信息

三、ON labeling示意图

ON这个厂牌标签分为三种，分别是MPN Label、CPN Label、Shipping Label。

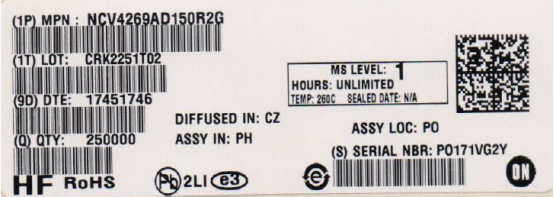

MPN Label：条形码标签，包含ON半导体制造商零件号的设备和其他可追溯信息(lot number、date code、产地、环保、湿敏等级、最大工作温度）。标签尺寸为1.625“x 4.9”(41.3mm x 124.5mm)。

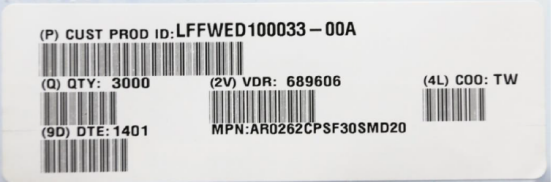

CPN Label：条形码标签，包含设备的客户零件号和其他可追溯信息（原产国、供应商代码、数量等信息）。标签尺寸为1.625“x 4.9”(41.3mm x 124.5mm)。


Shipping Label：用于识别集装箱内货物的条形码标签。它还包含“到货”名称和地址。标签尺寸为4.5“X 6.5”(114.3mm X 165.1mm)。

四、Micron标签

镁光产品众多，不仅有存储器芯片还有存储模块。对应的标签也各不相同。

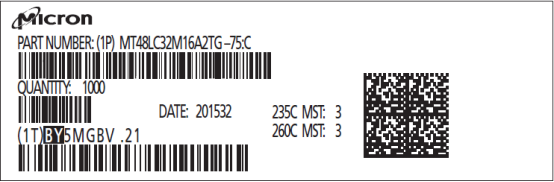

Micron标准条形码标签示意图，此图包含了型号、数量、批次、焊接信息，此外空白区域有环保信息（符合RoHS或者HF）。日期代码末尾的星号(*)表示包装中包含来自多个日期的产品的组合;显示的日期是包装中最古老的产品的日期。“VID... ”表示特定产品。

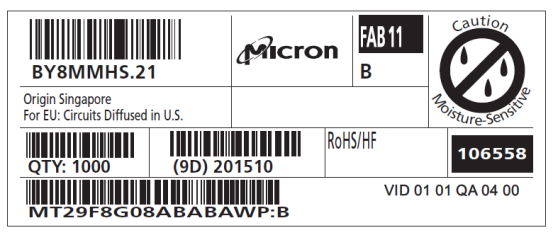

Micron’s Inner Packing Container Label

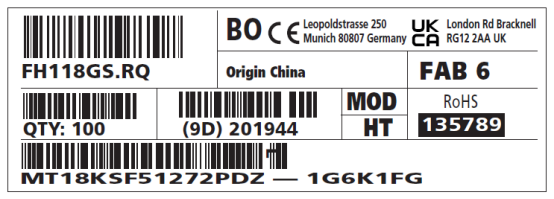

Micron’s Inner Packing Container Label for Modules and SSDs

注：欧洲监管要求标志可能出现，也可能不出现在特定内包装标签。

一些模块产品标签可能在美光营销部件号之后包含额外字符。

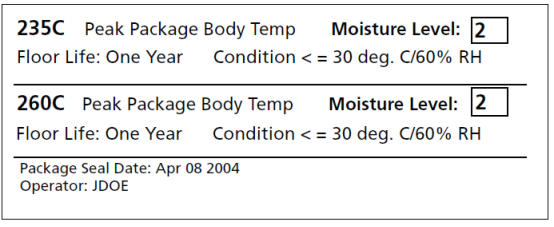

Micron’s Moisture Sensitivity (MST) Label

五、Diodes标签示意

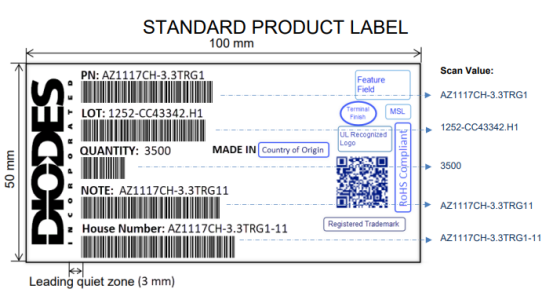

标签示意图中包含型号、lot、数量、产地等追溯信息、端子材料，

注：可选择二维码，Minimum 1.5cm x 1.5cm，ASCII 28 - File。包含house number PN、DC-Lot number等信息。

如果有合理的理由并得到二极管公司的批准，可以允许偏离标准格式和尺寸。

Diodes 标识最小尺寸为35 * 6毫米。


Diodes标签样图

六、Bourns标签

Bourns这个厂牌不同器件种类，标签也不尽相同。但都会包含基础信息（如型号、批次、产地、包装数量等）。

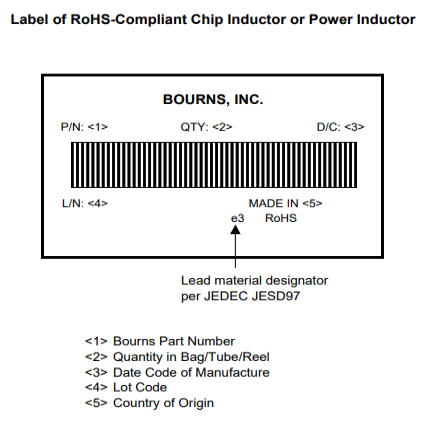

片式电感和功率电感标签


芯片电阻和排阻标签

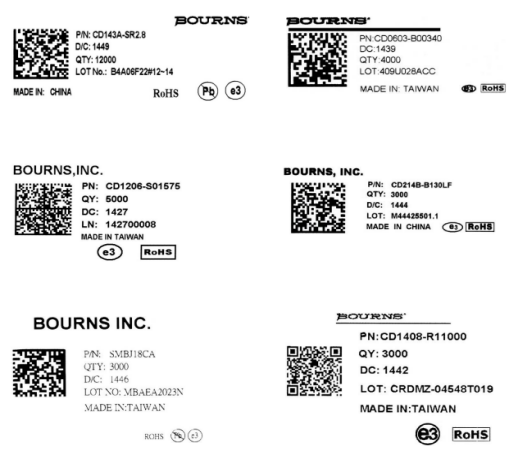

其他产品标签

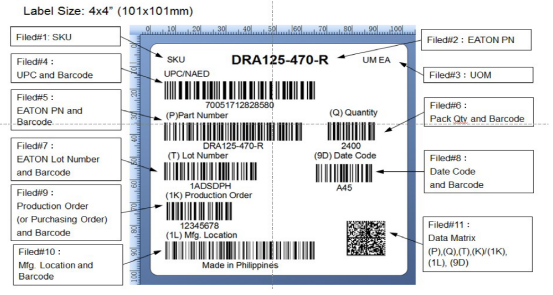

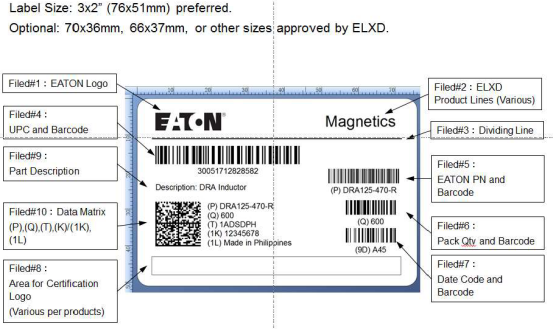

七、Eaton公司标签


内包装标签


外包装标签

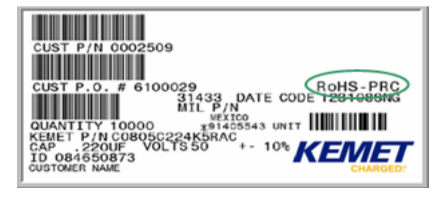

八、KEMET标签

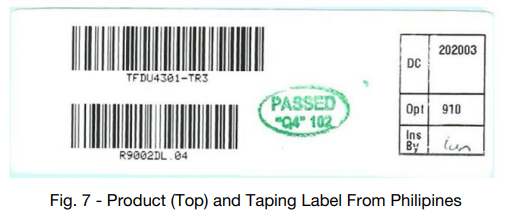

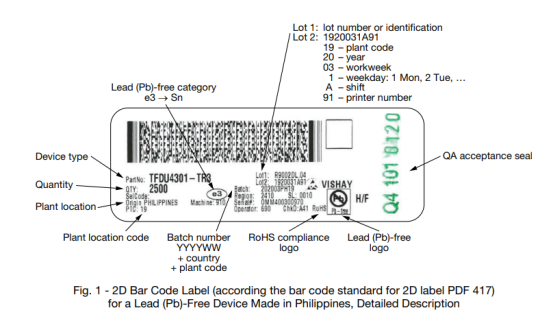

九、Vishay标签

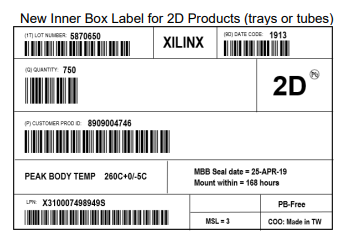

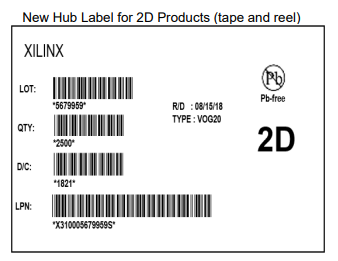

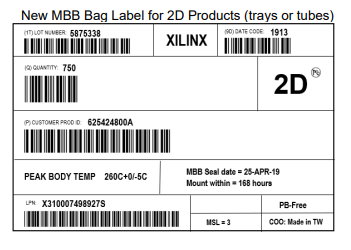

十、Xilinx标签




以上是笔者收集原厂部分产品的包装标签示意图，仅供学习与参考，有不对的地方请指正。随着社会发展，原厂标签不断更新，不足的地方也请完善。
