【TYPE-C转DC转接头方案】PD Sink端诱骗取电协议芯片ECP5701支持5V、9V、12V、15V、20V电压输出

如今随着这几年的USB-C PD适配器的普及，消费者手上的PD适配器越来越普遍，如何让以前的电源适配器也可以用上PD适配器呢？如此一来以前的电源适配器坏了，就不需要费心费力的寻找相同的适配器进行更换，甚至于只能将整个设备换掉。

不妨加入一颗受电端PD SINK取电芯片——ECP5701。小雅将为大家介绍ECP5701芯片TYPE-C转DC转接头的详细方案。

一.概述

ECP5701 是能芯科技针对 USB PD 协议开发的一款兼容 USB PD 的通信芯片。输入端主要接 PD 的适配器，输出端配置输出固定的电压。ECP5701 从支持 USB PD 的适配器取电，然后供电给设备。比如可以配置适配器输出需要的电压，给无线充电器设备供电。

二.特点

◇ 采用 SOT-6L 封装

◇ 支持 USB 3.0 规范，兼容 USB 2.0

◇ 可自动匹配 PD 输出 5V，9V，12V，15V，20V电压

三.芯片脚位及封装

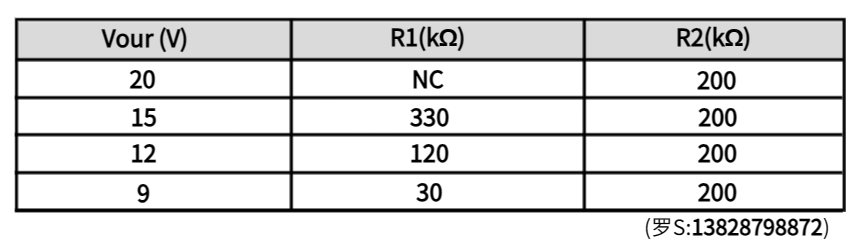

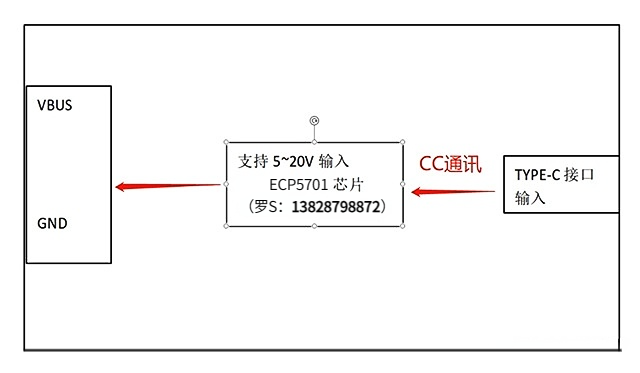

四.应用电路图

TYPE-C转DC转接头应用DEMO板

总结：ECP5701做为受电端取电sink芯片，可应用于Type-C转DC的转接口上给路由器，机顶盒，监控摄像头等设备供电，也可广泛应用在带TYPE-C的终端设备上，例如电动工具，照明灯具，音箱设备，摄影设备，筋膜枪小家电等。通过向符合type-c PD协议的电源适配器请求最大或指定电压，例如PD充电器能支持5V，9V，12V，15V，20V充电，配有ECP5701电路的设备，则可以从适配器取出匹配的5V，9V，12V，15V，20V电压，从而实现快速充电功能。
