『共模半导体』推出高精度低噪声3A LDO稳压器GM1203A-2，GM1203A-2系列产品集低噪声、高PSRR和高输出电流能力等特性于一体，非常适合为高速通信、视频、医疗或测试和测量应用等噪声敏感型组件供电。此外，GM1203A-2系列产品高性能的输出品质，可抑制电源产生的相位噪声和时钟抖动，因此它非常适合为高性能串行器和解串器 (SerDes)、模数转换器 (ADC)、数模转换器(DAC) 和射频组件供电。该器件具备快速负载瞬态响应的性能和大于 5V 的输出能力，尤其适合射频放大器使用。

GM1203A-2系列产品介绍

GM1203A-2是一款低噪声、低压差线性稳压器 (LDO)，可提供3A 输出电流，最大压降为210mV。该器件提供两种输出电压范围：

（1） 0.5V 至 3.65V 范围内以 50mV 的分辨率通过引脚进行编程；

（2）通过外部电阻分压器在 0.5V 至 5.5V 范围内进行调节。

GM1203A-2系列产品集低噪声、高 PSRR 和高输出电流能力等特性于一体，非常适合为高速通信、视频、医疗或测试和测量应用等噪声敏感型组件供电。

『新品发布』共模重磅推出高精度低噪声 3A LDO 高端电源芯片1.png

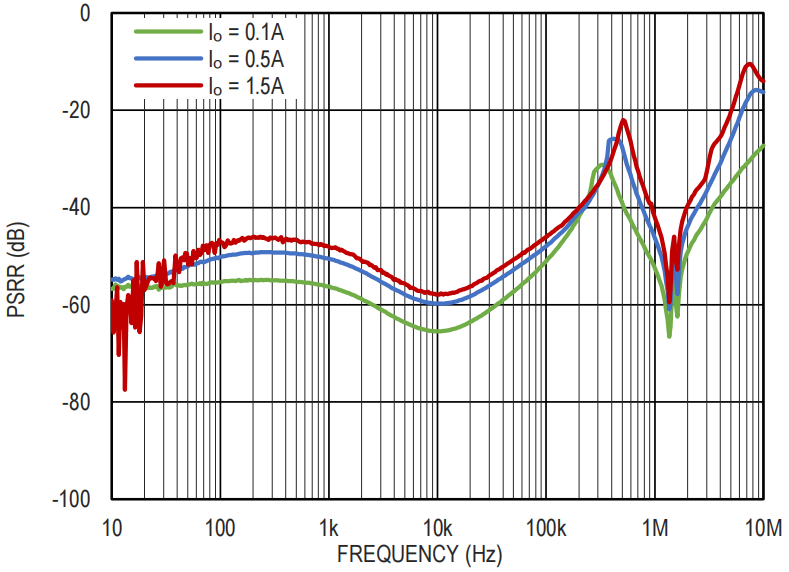

图 1. PSRR, VIN = 1.1V, VOUT = 0.8V, VBIAS= 5.0V

『新品发布』共模重磅推出高精度低噪声 3A LDO 高端电源芯片2.png

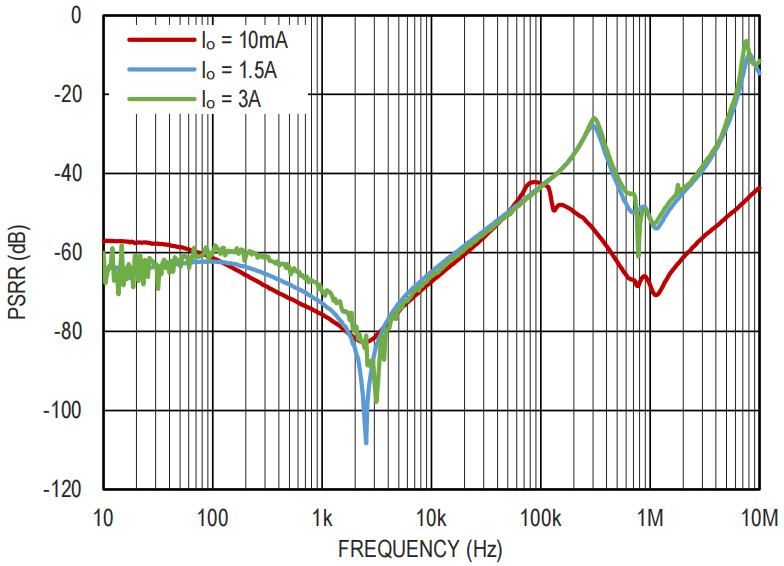

图 2. PSRR, VIN = 5.3V, VOUT = 5.0V

『新品发布』共模重磅推出高精度低噪声 3A LDO 高端电源芯片3.png

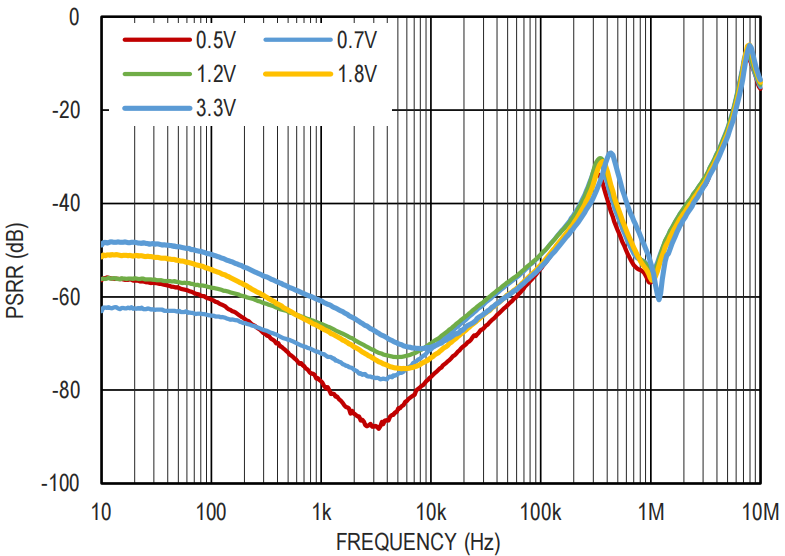

图 3. PSRR, VIN = VOUT + 0.4V, IO = 3A

对于需要以低输入和低输出电压运行的数字负载（例如专用集成电路 (ASIC)、现场可编程门阵列(FPGA) 和数字信号处理器 (DSP)），GM1203A-2所具备的高精度（在线路、负载和温度范围内可达 1%）、快速瞬态响应性能和软启动能力可确保实现出色的系统性能。

外部使能控制和电源良好指示功能够更容易的进行时序控制。GM1203A-2采用20引脚5mm×5mmQFN 封装，结温范围为TJ=-40°C to +125°C 和TJ=-55°C to+125°C。

GM1203A-2可替代TI的TPS74401、TPS74901等系列产品。

产品特性

低压差：3A 电流时为 210mV（最大值）
线路、负载和全温度范围内的精度为±1%
输出电压噪声：3µVRMS/0.5VOUT
输入电压范围：
–无偏置：1.5V 至 6.5V
–有偏置：1.1V 至 6.5V
GM1203A-2 输出电压范围：
–可调节工作电压范围：0.5V 至 5.5V
–管脚调节工作电压范围：0.5V 至 3.65V
电源纹波抑制：42dB/500kHz
快速负载瞬态响应
可调软启动浪涌控制
输出使能控制
开漏电源正常 (PG) 输出

主要应用

远程无线电单元

有源天线系统 mMIMO

超声波扫描仪

现场仪表

传感器、成像和雷达

『新品发布』共模重磅推出高精度低噪声 3A LDO 高端电源芯片4.png

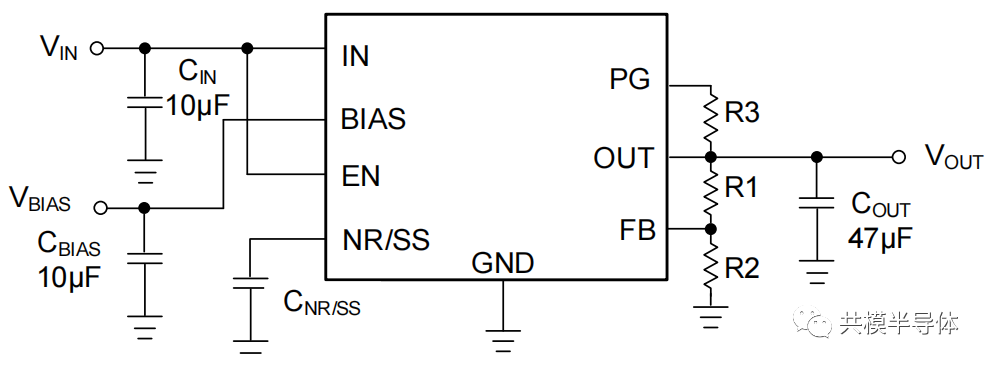

典型应用

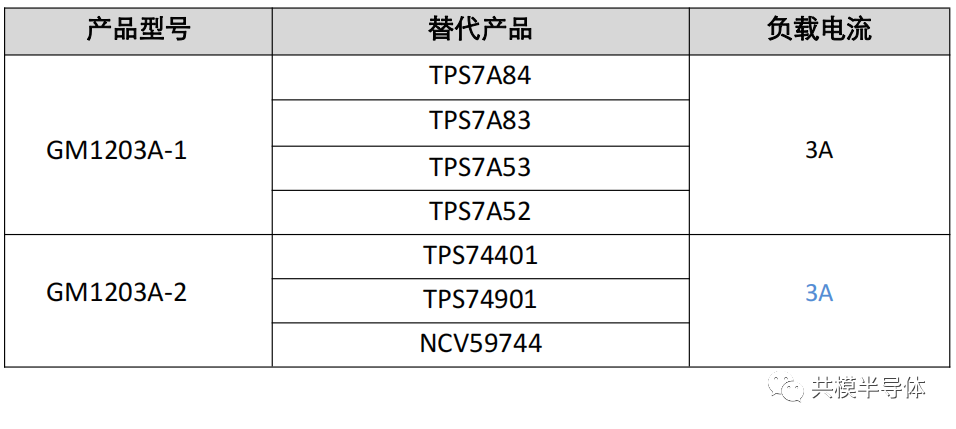

GM1203A-2系列产品及其对标产品

『新品发布』共模重磅推出高精度低噪声 3A LDO 高端电源芯片5.png

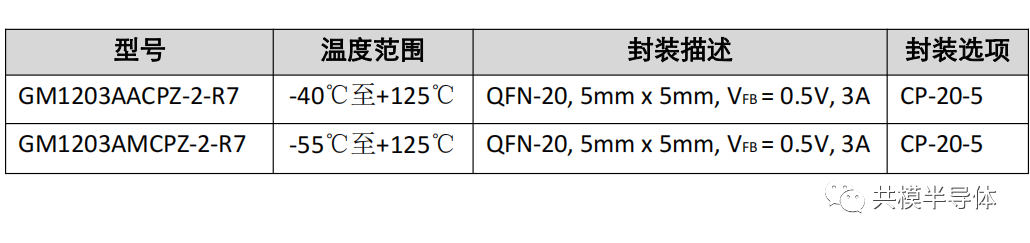

GM1203A-2系列产品订购指南

『新品发布』共模重磅推出高精度低噪声 3A LDO 高端电源芯片6.png
