『新品发布』共模重磅推出5V精密CMOS运算放大器

    『共模半导体』重磅推出5V精密CMOS运放GM4500系列产品，GM4500系列产品是工业应用中噪声最低的精确CMOS 放大器，实现了高直流精度和功耗的均衡性。GM4500系列产品可用于任何精密运放应用。在电源内的共模电压下，放大器不会出现相位反转。对于高分辨率数据采集系统来说，GM4500系列产品是很好的选择。它们的低噪声，精确失调电压和高速特性使它们成为快速滤波应用的极好的前置放大器。GM4500系列产品的速度和输出驱动能力也使它们在视频应用中非常有用。

GM4500系列产品介绍

GM4500系列放大器是电压反馈, 轨对轨输入输出的精确CMOS 放大器, 它工作在 2.7 V to 5.0 V 的电压供电条件下。这些放大器在封装之后调整放大器的失调电压的技术可以校正任何由于机械装配压力导致的失调电压，因而可实现相比于现存可用的 CMOS 放大器更高的精度。

GM4500系列产品使用标准运放引脚，这使其完全兼容通运运放。放大器的输入级是真正的轨对轨结构，允许放大器的输入共模电压范围扩展到正极和负极供电轨。

GM4500系列产品在 10 kΩ 负载条件下的开环增益的典型值为 101 dB。

图1  输入偏置电压与温度的关系

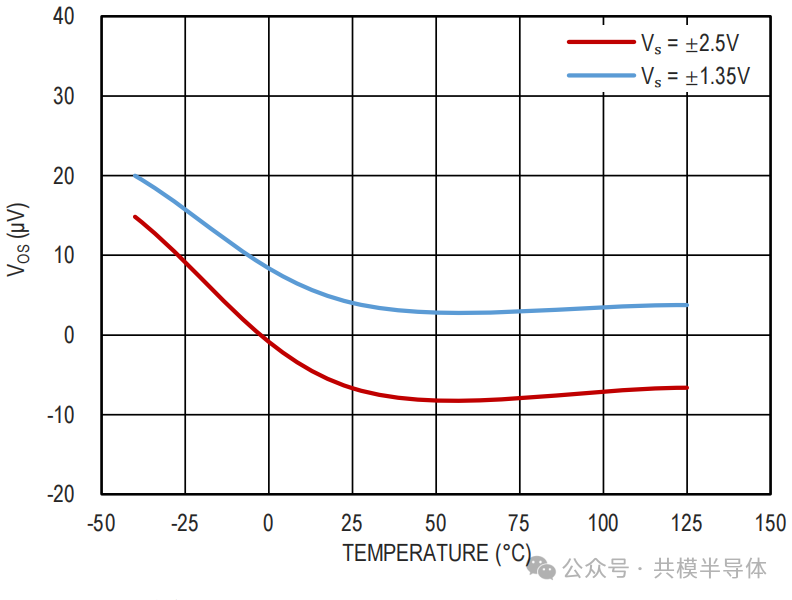

图2  输入偏置电压与温度的关系

图3   PSRR vs. Frequency, VS=±2.5V, VIN=50mV, RL=1MΩ, CL=47pF

GM4500系列产品提供了低噪声 (2.7nV√Hz 在10kHz处)，低总谐波失真加噪声 (0.0007%) 和低电压应用下的高精度表现(最大 270 µV 对应整个共模电压范围)。在输入和输出端进行轨对轨切换的能力使设计人员能够基于单电源供电的模数转换器 (ADC)缓冲器和其他宽动态范围设备。

GM4500系列产品的高精度性能提高了低电压应用场景下的分辨率和动态范围。如麦克风前置放大器和音频混合控制台等音频应用，就受益于 GM4500系列的低噪声、低失真和高输出电流能力，从而降低系统级噪声表现并保持音频精确度。GM4500系列产品的高精度和轨对轨输入和输出有利于数据采集、过程控制和锁相环滤波器应用。

GM4500系列产品工作在−40°C 到+125°C 温度范围，提供无铅, GM4500 提供 8 引脚 MSOP 封装，GM45002 提供8 引脚 MSOP 和 SO 封装。

GM4500系列产品可替代ADI的AD8655，ADAD8656，AD8606等系列产品。

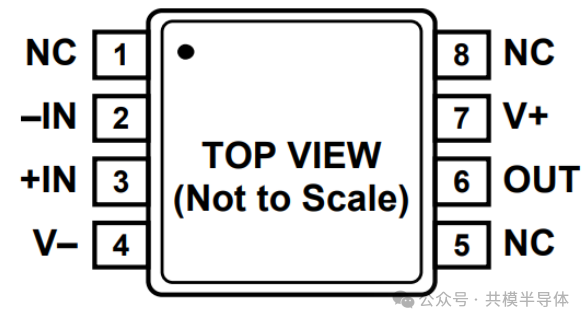

图4  8引脚MSOP

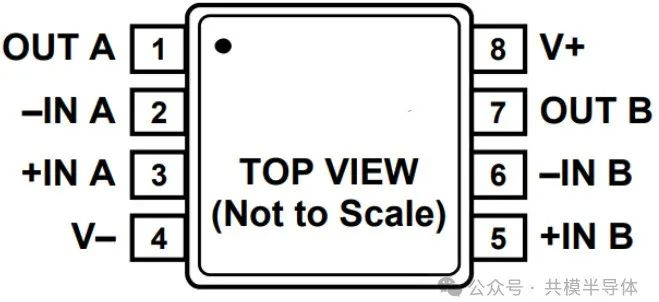

图5  8引脚MSOP和SO

产品特性

低噪声: 2.7 nV/√Hz at f = 10 kHz

低失调电压: 270 µV 最大值（全VCM范围）

失调电压漂移: 0.4 µV/°C 典型值 and 2.3 µV/°C 最大值

带宽: 28 MHz

轨对轨输入输出

增益恒定

2.7 V to 5.5 V 供电电源

−40°C to +125°C 结温工作

主要应用

数模模数转换器

音频

工业控制

精密滤波器

电子秤

机动车碰撞避免

锁相环滤波器

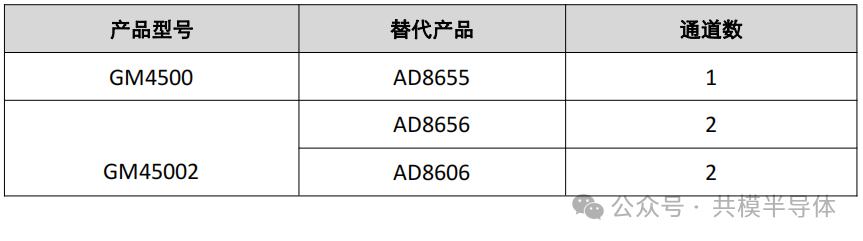

GM4500系列产品及其对标产品

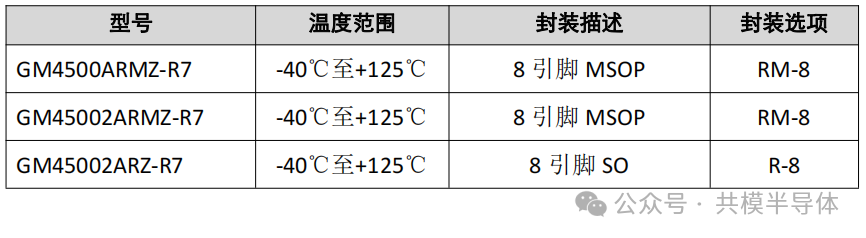

GM4500系列产品订购指南
