『新品发布』共模半导体推出40V/300mA低功耗低噪声LDO 稳压器 GM1400

『共模半导体』推出40V/300mA低功耗低噪声LDO 稳压器 GM1400，GM1400是一款CMOS、低压差（LDO）线性稳压器，采用1.9V至40V电源供电，最大输出电流为 300 mA。

该器件非常适合噪声敏感应用、ADC 和 DAC 电路，精密放大器和 VCO 控制供电等应用，也适用于通信和基础设施、医疗成像、工业与仪器仪表、汽车电子等应用。

GM1400系列产品介绍

GM1400高输入电压 LDO 适用于调节 36V 至 1.2V 供电的高性能模拟和混合信号电路。该器件采用先进的专有架构，在提供高电源抑制、低噪声特性的同时保持低静态电流，仅需一个 2.2μF 小型陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。GM1400稳压器输出噪声为 8.5μVRMS，与 5V 及以下的固定选项输出电压无关。

GM1400 提供 6 种固定输出电压选项。现有库存提供下列电压版本：1.2V（可调节）、1.22V（可调节）、1.5V、1.8V、2.5V、3.3V 和 5.0V。

每个固定输出电压都可以通过外部反馈分压器在初始设定点以上调整。这使 GM1400 可提供 1.2V 至VIN − VDO 的输出电压且具有高 PSRR 和低噪声。

GM1400 提供 6 引脚和 8 引脚 DFN、5 引脚 SOT-23、3引脚 SOT-223 封装和 8 引脚 MSOP 封装。

仅有 DFN 和 MSOP 封装支持通过外部电容进行用户可编程软启动。

GM1400系列产品可替代ADI的ADP7142、LT1962、LT1521、LT3060等产品。

功能特点

低噪声：8.5µVRMS，与固定输出电压值无关

电源抑制比（PSRR）：92 dB（10 kHz）

输入电压范围：1.9 V 至 40 V

输出电压：

   固定输出电压：1.5V、1.8 V、2.5 V、3.3 V 和 5.0 V

   DFN、SOT23 和 SOT223 可调输出电压范围：1.2 V至 VIN – VDO

   MSOP8 可调输出电压范围：1.22 V 至 VIN – VDO

最大输出电流：300 mA

线路、负载和温度范围内的精度：

   ±2%（TJ = −40°C 至+125°C）

   ±2.5%（TJ = −40°C 至+150°C）

低压差：266 mV（典型值，IOUT = 300 mA，VOUT = 5V）

用户可编程软启动（仅 DFN6 和 MSOP 封装提供）

低静态电流，IGND = 22 μA（典型值，无负载）

低关断电流：1.1 μA（VIN = 40V）

使用 2.2 μF 陶瓷输出电容保持稳定

精确使能

工作环境温度（TA）范围：−40°C to +125°C

工作结温（TJ）范围：−40°C to +150°C

AEC-Q100 适用于汽车应用

6引脚 DFN、5引脚 SOT-23、

3引脚 SOT-223 和 8引脚MSOP

主要应用

适应噪声敏感应用

ADC 和 DAC 电路，精密放大器和 VCO 控制供电

通信和基础设施

医疗成像

工业与仪器仪表

汽车电子

典型应用

图1.  固定输出3.3V

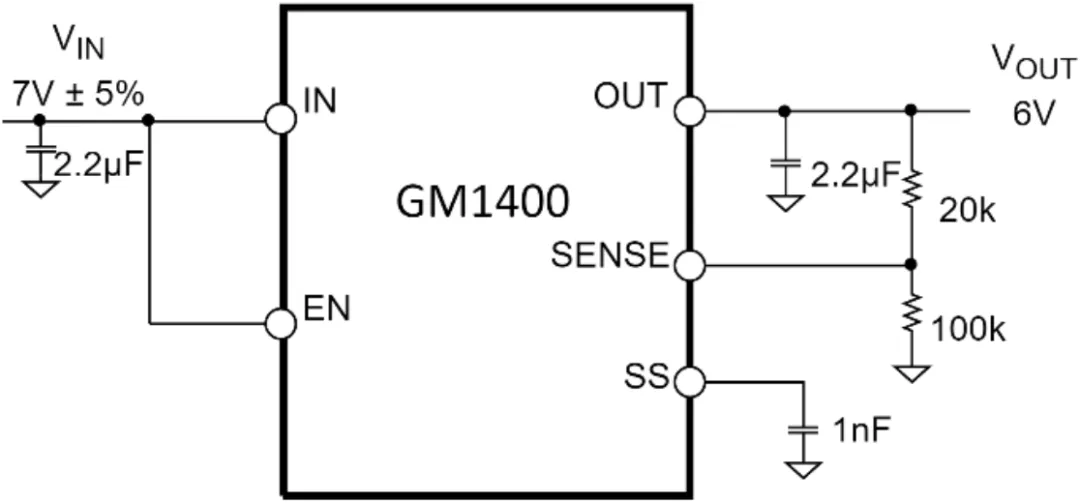

图2. 5V可调输出至6V

GM1400 是一款高压、低噪声、高精度、低压差线性稳压器，能够为 300mA 供电，压差典型值为 266mV。输入电压工作范围为 1.9V 至 40V。固定输出电压为 1.2V 至 5.0V。通过设置外部电阻，可调输出电压为 1.2V 至 40V-VDO。

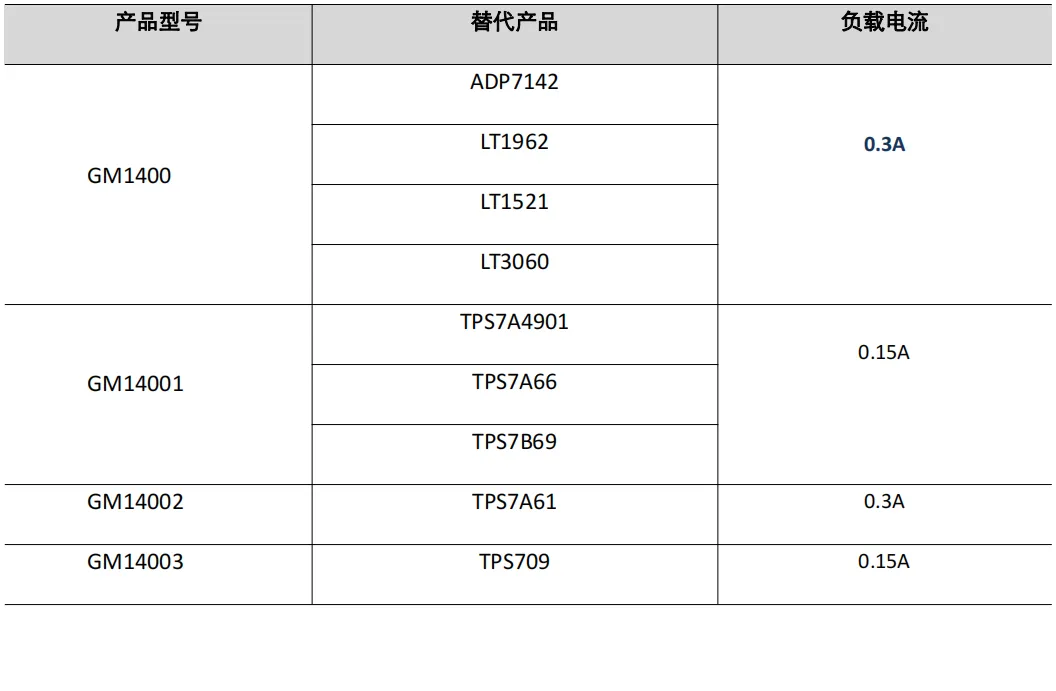

GM1400系列及其对标产品

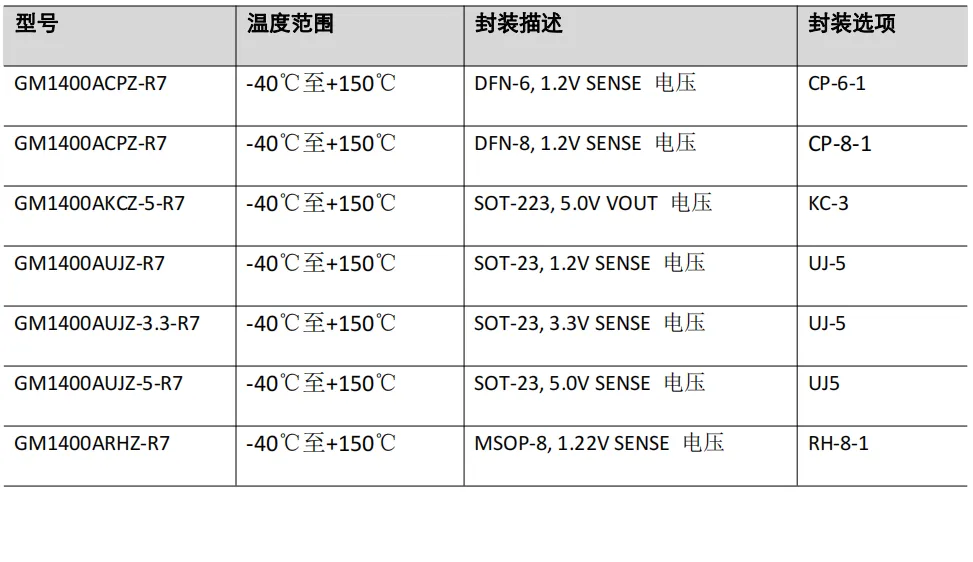

GM1400系列产品订购指南
