【这个知识不太冷】了解天线复用器

在本章中，您将了解天线复用器如何用更少的天线实现更多的功能，并了解在许多无线应用中使用它们的优点。

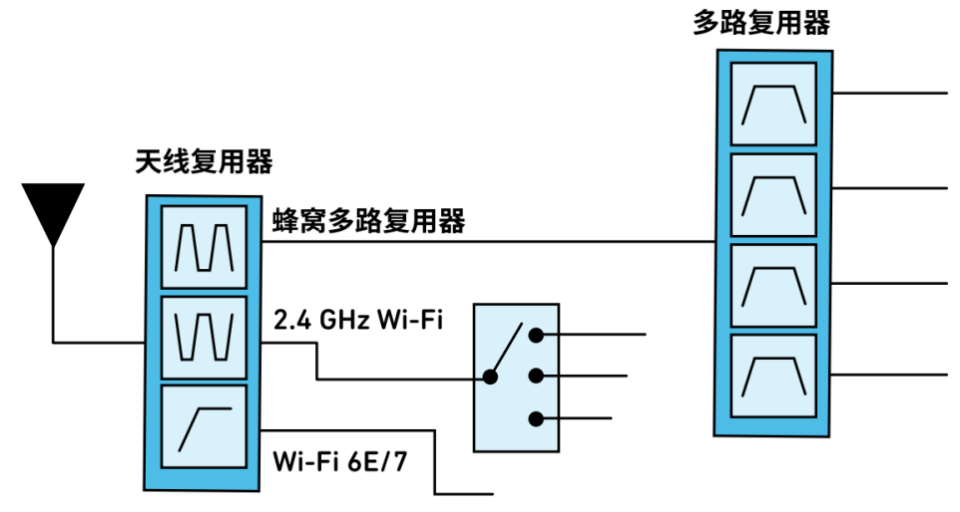

图0显示了天线复用器和多路复用器之间的区别。天线复用器用于天线附近以降低复杂性，而多路复用器更靠近射频前端(RFFE)，位于功率放大器(PA)附近。

图0：框图中的天线复用器和多路复用器

天线复用器解决了5G系统无线制造商的一个问题：天线区域不断缩小，射频 (RF) 复杂性急剧增加。通过利用天线复用器，制造商能够用更少的天线满足新的5G频段、4x4多路输入/多路输出(MIMO)、多样性功能和其他新要求，同时不会对现有外形尺寸或功能产生影响。

在移动设备Wi-Fi应用中，天线复用器降低设计的复杂和促进共存。同事它们还有助于提供高度隔离，帮助降低天线设计中的隔离参数，并允许使用成本更低的天线。这样，RFFE隔离参数不再完全依赖于天线，使天线和屏蔽的成本降低20%之高。

增加新的蜂窝和非蜂窝频段提高了所有无线电子设备中射频(RF)路径的总数，包括智能手机、汽车、Wi-Fi网关等。

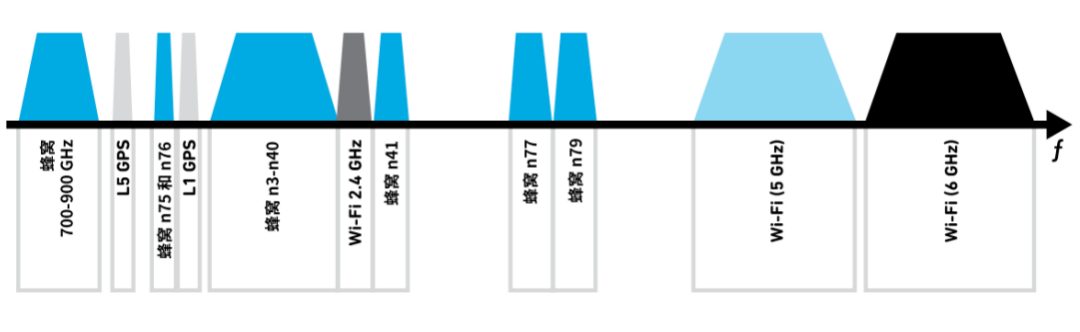

图1显示了多个频段；注意这些频段彼此的连接有多紧密。例如，Wi-Fi 2.4 GHz和GPS L5都落在低频段和中高蜂窝频段之间。

图1：智能手机设备中使用的多个频段

而天线复用器有助这些单个频段彼此共存。它允许通过一个天线传输大带宽，为工程师降低了使用天线的复杂性。然后，由天线复用器将这个大带宽分成多个波段。如果没有天线复用器，就需要使用更多天线和开关。

天线复用器有助于分离单个低、中、高蜂窝频段、Wi-Fi和GPS（L5、L1）信号，并同时能帮助消除干扰和降低系统损耗。

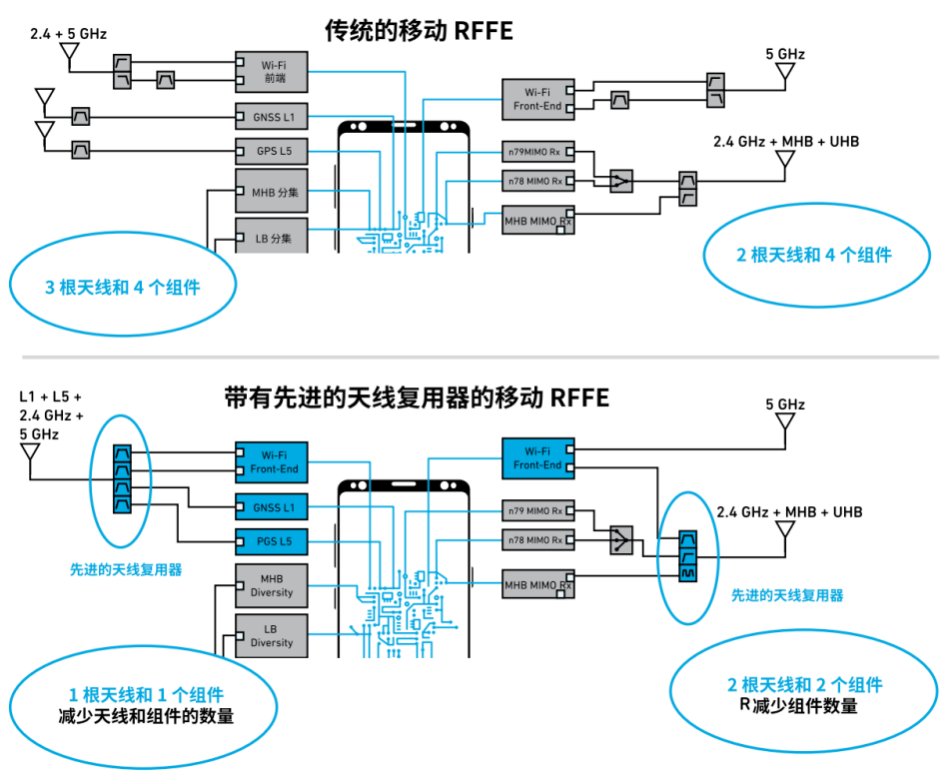

如图2，展示了智能手机有或没有天线复用器的解决方案。从图中可以看到，使用天线复用器之后，天线的数量从3个减少到1个，组件数量从8个减少到3个。这证明了天线复用器能够简化设计，减少工程师的精力损耗。

图2：智能手机有或没有天线复用器解决方案

天线复用器不仅减少了所需天线的数量，还在降低系统级减敏率的同时尽可能提高了性能。这有助于提高设计灵活性，以支持架构和工业设计方面的变化。通过使用天线复用器，智能手机等设备可更有效地利用现有的天线面积，同时增加对新频段的支持，且不会对现有外形尺寸或功能产生任何影响。

前面给您介绍了使用天线复用器的优势。下面来给您介绍下天线复用器使用原理，以及天线复用器和隔离的类型。

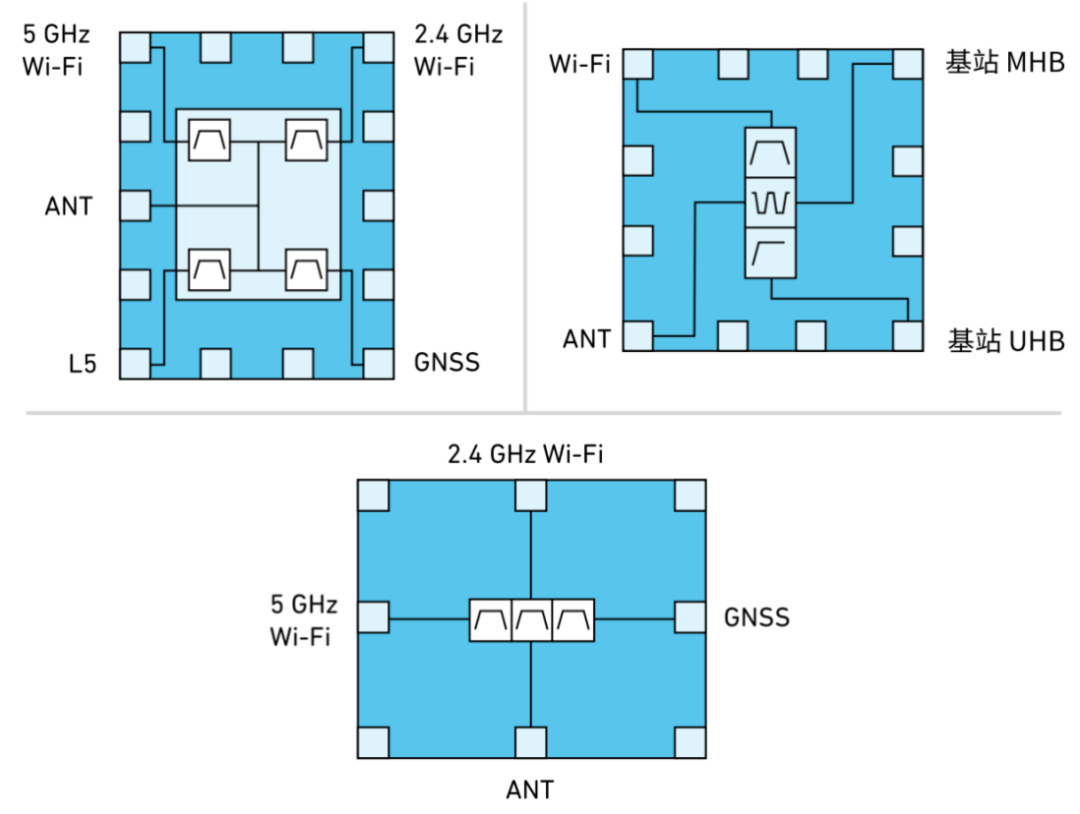

图3显示了多种天线复用器版本，它们都使用单根共享天线。例如，图中右上角所示的三工器分割了传输至一根天线的Wi-Fi、中频段和超高频段，同时提供实现最优共存所需的带外(OOB)抑制。图3中剩余的两个天线复用器功能相似，但通过在系统中寻址蜂窝网络、Wi-Fi和全球导航卫星系统(GNSS)来实现。但是，可以实现多种天线复用器滤波器组合。

图3：一些天线复用器示例
