低压MOS在新能源园林机械上的应用-REASUNOS瑞森半导体

一、前言

在欧美地区，以锂电池为动力源的新能源园林机械迅速地替代着以往的燃油和交流电动力机器。而中国也将迎来一场风暴式革命。

园林工具是人类绿化景观的养护设备，是以养护草坪、绿篱、保护花草、树木为作业对象的，代替大部分手工劳动为代表的机械化工具。如：打草机、 链锯、修枝机、割草机等。

园林工具按照动力类型划分

分为引擎、市电和锂电三大类。
1、引擎园林工具：动力强，但缺陷是有噪音污染和排放污染两大不环保要素，长远来看，引擎园林工具在家用领域将越来越受限。
2、市电园林工具：价格便宜，动力够用，没有排放污染， 缺陷是户外运用不便捷，触电风险高。
3、锂电园林工具：相较于传统燃油动力园林机械产品，基于锂电动力的新能源园林机械产品具有清洁环保、噪声小、振动小、维护简单、运行成本低等优良产品特性。

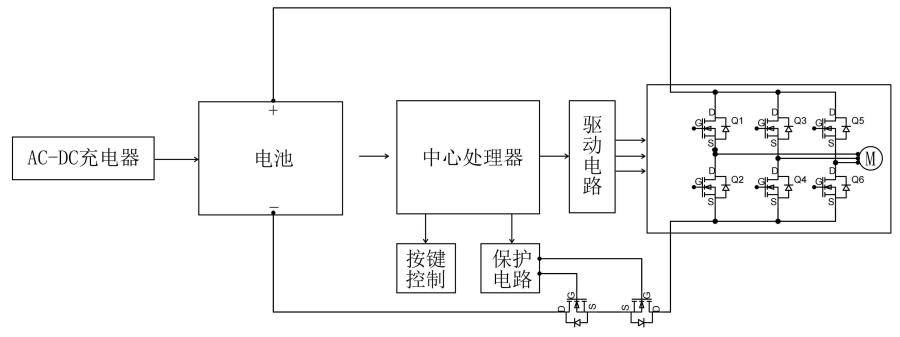

二、典型应用拓扑图

新能源园林机械锂电池部分及无刷电机电路介绍

锂电直流割草机以锂离子电池为动力源，一般多采用直流无刷电机。

锂电池部分：典型锂电池电芯单元的额定电压为3.6V，最大充电结束电压为4.2V，最小放电结束电压为2.5V。高放电（< 2.5V）会导致不可逆的损坏，如容量损失和自放电增加。过电压（> 4.2V）会引发自燃，存在安全隐患。通过电池管理系统BMS对不同串并搭配的电池组进行电芯电压、温度和电池放电电流等指标实时监测，使电池组的安全性以及使用寿命得到进一步提高。

直流无刷电机驱动电路：

使用6个N沟道功率MOS构成三相全桥，控制器通过控制六个MOS的通断，完成换相，使电机按照预期转动。

三、典型应用及选型推荐

瑞森半导体针对新能源园林机械锂电池部分及无刷电机电路推荐使用瑞森半导体低压MOS系列。

n SGT工艺，突破性的FOM优化，覆盖更多的应用场景。

n 极低导通电阻，低损耗，高雪崩耐量，高效率。

n 产品稳定，性能可靠，满足恶劣环境工况下使用。

n TO-220、TO-263等多种封装可以选择，产品参数系列齐全，满足不同功率段园林工具的MOS需求。

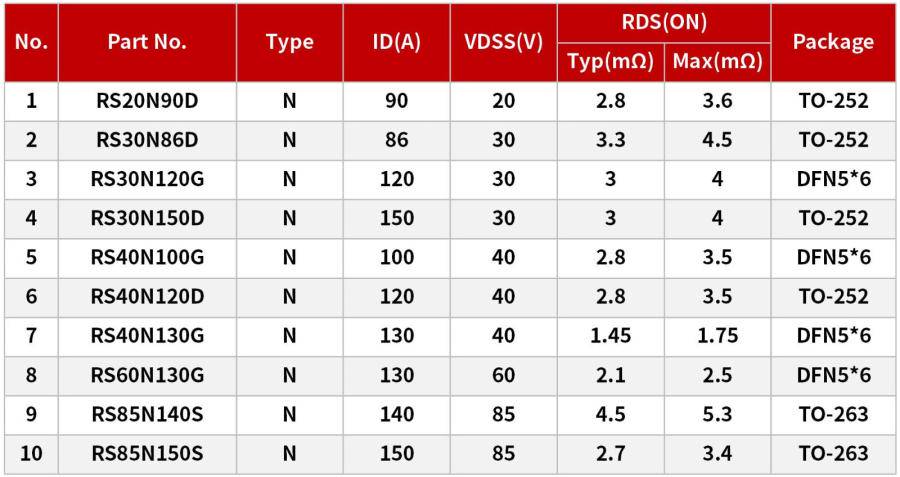

无刷电机部分产品选型

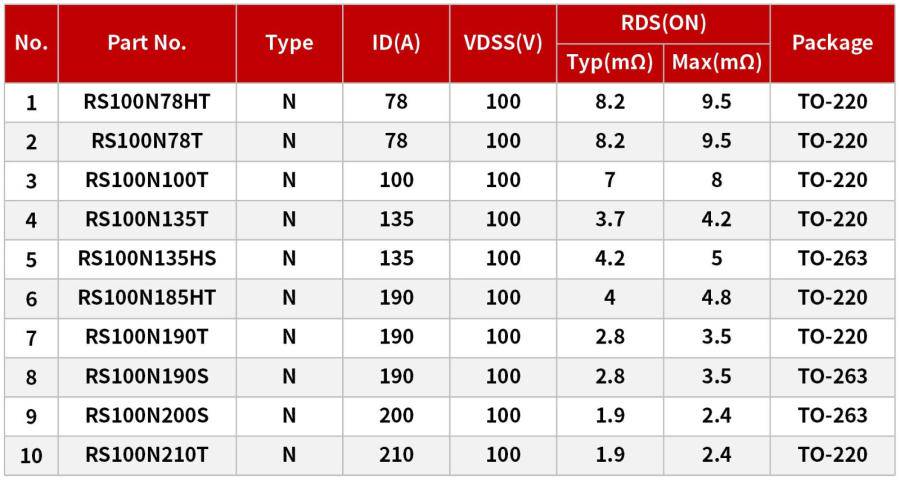

锂电池部分产品选型
