消费电子领域

PD快充/ 工业电源

应用概述及典型拓扑架构

一、应用概述

PD快充

随着智能手机等设备的功能升级和屏幕变大，耗电量成为用户的最大烦扰，对充电器快速充电的需求也越来越迫切。随着充电器充电功率的不断增加，使得基于Si器件的充电器体积也越来越大，对日常的使用和携带带来了不便。而SiC Diode可助力充电器实现更高的效率和更小的体积，逐渐在消费电子市场中崭露头角。另在大功率电源产品中，SiC Diode主要用于PFC的升压整流，其搭配GaN功率器件，可以将PFC的工作频率从不足100KHz提升到300KHz以上，从而不仅可以减小升压电感体积，实现高功率密度的设计，同时也让电源效率得到大幅增加。

工业电源

工业开关电源是利用电力电子技术，控制功率器件开通和关断的时间比，从而稳定输出电压。工业开关电源一般由PWM控制IC和MOSFET构成。随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新升级。目前，开关电源以小型、轻量和高效率的特点被广泛应用于几乎所有的电子产品，是当今电子信息产业快速发展不可或缺的配件。

电源如同电脑的心脏，为各硬件供能。如今不断进步的技术使得电脑CPU的总功耗持续降低，然而随着GPU功耗的不断提升，电脑整体功耗给电源带来了新的挑战。同时，OEM对PC电源更小体积和DIY市场的更好性价比需求也是必不可少的。  以上基于碳化硅器件的PFC升压转换器，能够在使用更少器件数的前提下，实现更高的功率密度，进而达到最高98%的能效。

二、应用方案及典型拓扑架构

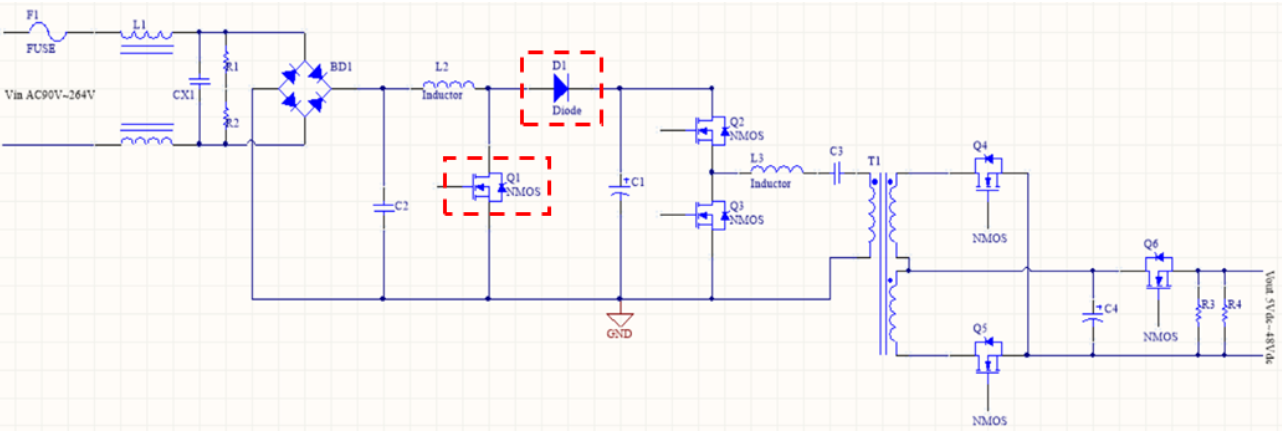

1、PD快充典型拓扑架构：

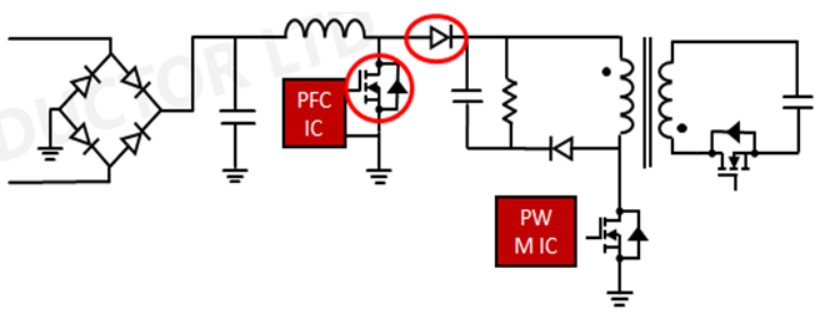

2、工业电源典型拓扑架构：
