家用电器领域

空调

应用概述及典型拓扑架构

一、应用概述：

空调

变频家电领域的负载主要为调速电机，除输出功率大小的不同外，其主电路拓扑结构基本相同。如变频空调的主机是自动进行无极变速的，将电网50Hz的电流经整流滤波后得到380V左右的直流电，此直流电经过逆变后，就可以得到用以控制压缩机运转的变频电源，这就将50Hz的电网频率转变为30~130Hz。变频空调的压缩机速度可以随设定温度的要求进行连续调整，节能效果明显。同时载波频率大于16KHz，降噪明显。相比于定频空调，变频空调优点体现在节能、噪声低、温控精度高等。

以上基于碳化硅器件的PFC升压转换器，能够在使用更少器件数的前提下，实现更高的功率密度，进而达到更高的能效。

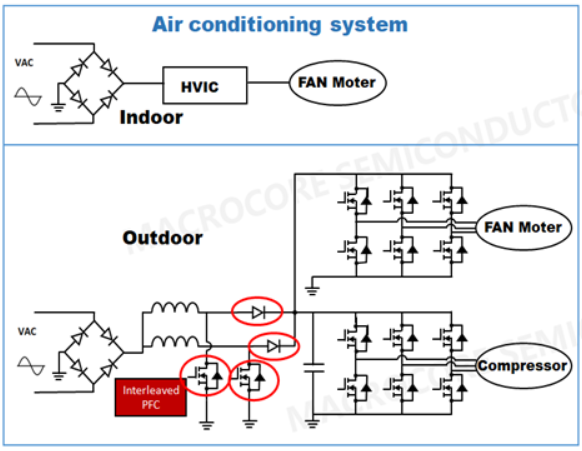

二、变频空调典型拓扑架构：
